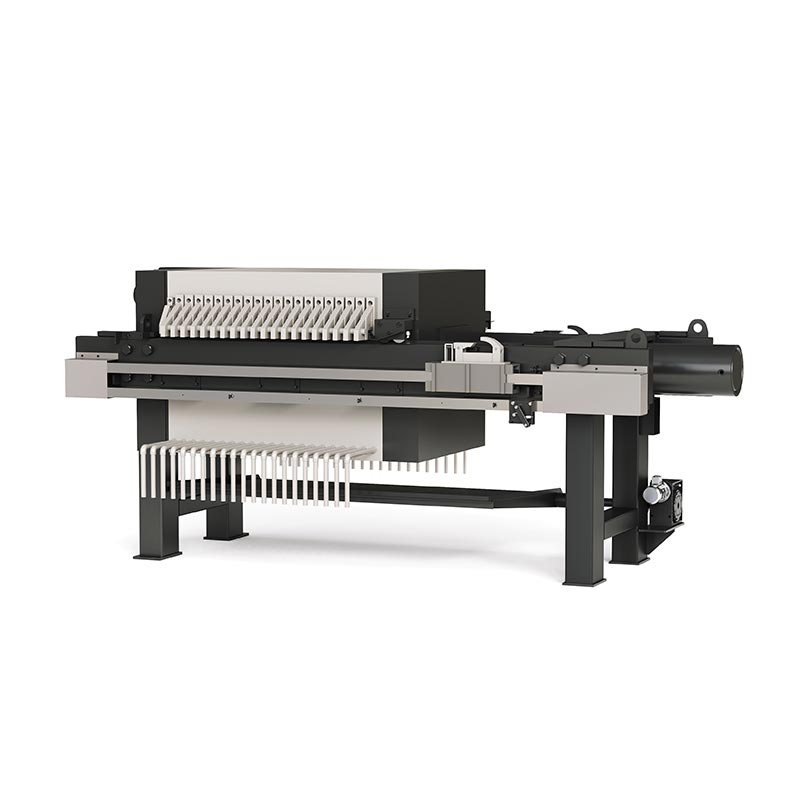

Komunalna filtrirna stiskalnica za odpadne vode

SINOU, zanesljiv proizvajalec in dobavitelj iz Kitajske, ponuja profesionalno stiskalnico za filtre v občinski komori za odplake za globalne stranke. Ta oprema je posebej razvita za komunalno blato z visoko vsebnostjo organskih snovi delci in visoko viskoznost.

Uporablja visoko trdne komorne filtrirne plošče in stabilen hidravlični sistem za izvedbo temeljite ločevanje trdno-tekoče, kar močno zmanjša količino blata in zniža stroške odstranjevanja. Celoten stroj podpira v celoti samodejno delovanje, vključno z zapiranjem krožnikov, podajanjem, filtriranjem, vlečenjem krožnikov in praznjenjem pogač, s preprostim vzdrževanje in stabilno delovanje.

Zagotavljamo prilagojeno območje filtriranja, velikost plošče in način nadzora drugačen občinske zmogljivosti čiščenja odplak in razmere na lokaciji.

Podrobnosti izdelka

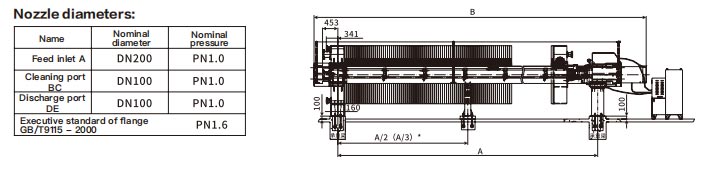

1. Specifikacija šobe in cevovoda

● Dovod A: DN200, nazivni tlak PN1,0

● Čistilni priključek BC: DN100, nazivni tlak PN1,0

● Izpustna odprtina DE: DN100, nazivni tlak PN1,0

● Standard prirobnice: GB/T9115-2000, PN1.6

● Dovod velikega kalibra zagotavlja nemoteno dovajanje komunalnega blata z visoko vsebnostjo trdnih snovi, s čimer se učinkovito izogiba blokada med dolgotrajnim neprekinjenim delovanjem. Standardizirana čistilna in izpustna vrata tvorijo cevovod vzdrževanje in odvajanje ostankov bolj priročno.

2. Podrobnosti o strukturnih dimenzijah

● Sprednja vgradna mera: 453 mm / 341 mm

● Sredinska višina dovoda: 160 mm

● Višina spodnje opore: 100 mm

● Razdalja stopala: A; Celotna dolžina: B

● Vmesni podporni položaj: A/2 (A/3) za velike modele

● Razumna višina postavitve ustreza običajnemu prostoru za namestitev čistilne naprave. Večtočkovne vmesne podpore povečajte stabilnost okvirja in preprečite deformacije pri dolgotrajnih delovnih pogojih s težkimi obremenitvami.

3. Osnovni tehnični parametri (iz risb in občinskih delovnih pogojev)

● Filtrirni tlak: ≤0,6MPa

● Delovna temperatura: -10~90 ℃

● Največji hidravlični zaščitni tlak: 29MPa

● Najvišji hidravlični tlak stiskanja: 25MPa

● Največji efektivni hod oljnega cilindra: 750 mm

● Nazivni premer cilindra za stiskanje olja: 320 mm

● Moč motorja hidravlične postaje: 4,0+2,2KW

● Visokotlačni stabilni hidravlični sistem zagotavlja trajno stiskalno silo, primerno za 24-urno neprekinjeno odvodnjavanje komunalnega blata z visoko vsebnostjo organske snovi in drobnimi delci.

4. Podrobnosti o materialu in konstrukciji

● Filtrirna plošča: ojačana polipropilenska komorna filtrirna plošča, odpornost na visok pritisk, proti staranju, ni enostavno deformirajo pod dolgotrajno korozijo komunalnega blata.

● Okvir: okvir iz ogljikovega jekla za težke obremenitve z barvo proti rjavenju, močna nosilnost, stabilen na splošno struktura.

● Filtrirna tkanina: Posebna filtrirna tkanina proti zamašitvi za komunalno blato, visoka prepustnost za vodo, ni enostavno blokirati s finimi organskimi delci.

● Hidravlični sistem: zaprte hidravlične komponente, stabilen izhodni tlak, nizka stopnja napak.

5. Podrobnosti delovnega procesa

● Hidravlični sistem tesno stisne filtrske plošče, da tvorijo zaprte filtrske komore.

● Komunalno blato se črpa v komore skozi dovodni dovod velikega kalibra DN200.

● Pod stabilnim filtrirnim tlakom se izvede ločitev med trdno in tekočino; filtrat teče skozi izpustne odprtine.

● Po filtraciji se filtrske plošče samodejno odprejo, suha filtrska pogača odpade.

● Redno čiščenje preko čistilnih odprtin ohranja opremo gladko za dolgoročno delovanje.

6. Poudarki komunalno usmerjenega oblikovanja

● Dovod velikega kalibra se prilagaja komunalnemu blatu z visoko viskoznostjo

● Zasnova okvirja z več podporami za dolgotrajno neprekinjeno delovanje

● Struktura, ki zahteva malo vzdrževanja, zmanjšuje stroške obratovanja čistilne naprave

Standardizirana vrata za enostavno povezavo s cevovodnim sistemom za čiščenje odplak

Specifikacija parametrov

Opomba:Elementi z "*" pomenijo par vmesnih podpor.

※ Ti parametri so samo za referenco pri izbiri modela; za natančne podatke si oglejte risbe pod pogojem.

Načelo delovanja

Občinska filtrirna stiskalnica za odpadne vode sprejme princip filtracije s hidravličnim stiskanjem + dovajanjem pod pritiskom za izvedite učinkovito ločevanje trdnega in tekočega blata iz mestnih čistilnih naprav, ki poteka v štirih neprekinjenih korakih.

1. Stiskanje filtrske plošče in oblikovanje komore

Hidravlični sistem poganja oljni valj, da potisne zadnjo ploščo naprej in tesno stisne celoten komorni filter plošče med glavo in repno ploščo. Med sosednjimi filtri so oblikovane zaprte votle filtrske komore plošče, ki zagotavljajo zaprt prostor za filtracijo blata.

2. Hranjenje blata in začetna filtracija

Komunalno blato se črpa v vsako filtrsko komoro skozi dovodni dovod velikega kalibra DN200. Pod stabilnim hranjenjem tlaka, voda v blatu prodre skozi filtrirno tkanino in izteče iz iztoka tekočine, trdni delci pa prestreže filtrirna tkanina in se postopoma kopiči v komorah, da nastane filtrska pogača.

3. Globoka filtracija in oblikovanje pogače

Pri neprekinjenem hranjenju se filtrska pogača postopoma zgosti. Visokotlačni hidravlični sistem ohranja stabilnost stiskalna sila za zagotovitev tesnega tesnjenja filtrirnih plošč. Drobni organski delci in suspendirane trdne snovi v komunalnem blato se popolnoma ujame, pri čemer se pod stalnim pritiskom doseže temeljita odvodnjavanje.

4. Samodejno vlečenje plošč in praznjenje filtrirne pogače

Po končani filtraciji hidravlični sistem umakne oljni valj. Naprava za vleko plošče vleče filter plošče se odpirajo ena za drugo. Pod gravitacijo odvodnjena suha filtrirna pogača samodejno odpade in zaključi eno delo cikel. Čistilne odprtine se uporabljajo za redno izpiranje ostankov, da se prepreči zamašitev cevovoda.

Ta struktura mehanske tlačne filtracije je zelo usmerjena v komunalno blato z visoko vsebnostjo organskih snovi in drobnimi delci, s stabilnim odvodnjavalnim učinkom, filtrsko pogačo z nizko vsebnostjo vlage in čistim filtratom, ki se popolnoma ujema z mestno kanalizacijo zahteve glede zdravljenja.

Previdnostni ukrepi za uporabo filtrirne stiskalnice v komunalni komori za odplake

1. Previdnostni ukrepi pred operacijo

● Preden zaženete filtrirno stiskalnico s komoro za komunalne odplake, preverite, ali so vse filtrirne plošče lepo razporejene in filtrirna tkanina je ravna, nepoškodovana in brez gub ali poškodb, da preprečite puščanje blata.

● Preverite nivo hidravličnega olja, kakovost olja in tesnost cevovoda filtrirne stiskalnice; dolijte olje ali ga zamenjajte, če poslabšalo.

● Potrdite, da je tlak dovodne črpalke stabilen; ne zaganjajte opreme s praznim bremenom dlje časa.

● Preverite električni nadzorni sistem, senzorje in funkcijo zaustavitve v sili, da zagotovite normalno delovanje.

● Pred dovajanjem komunalnega blata zagotovite, da so vse čistilne in izpustne odprtine neovirane.

2. Previdnostni ukrepi med delovanjem

● Nadzirajte dovodni tlak strogo znotraj nazivnega območja (≤0,6 MPa), da preprečite poškodbe zaradi prekomernega tlaka filtrirne plošče in filtrirno tkanino filtrirne stiskalnice.

● Ne dovajajte prevelikih nečistoč, trdih ostankov ali velikih delcev, da preprečite blokiranje dovoda DN200 ali praskanje filtrirnih plošč opreme.

● Spremljanje koncentracije blata; razumno dodajte flokulant za komunalno blato z visoko vsebnostjo organskih snovi, da izboljšate filtracijo učinkovitost.

● Ohranite neprekinjeno in stabilno delovanje; izogibajte se pogostemu zagonu in ustavljanju, ki vpliva na stabilnost odvodnjavanja.

● Opazujte spremembe tlaka in stanje filtrata v realnem času; v primeru puščanja ali nenormalnosti takoj prenehajte z delovanjem pride do pritiska.

● Med samodejnim delovanjem se ne dotikajte gibljivih delov, kot so voziček z vlečno ploščo, veriga in zobniki.

3. Previdnostni ukrepi po operaciji in vsakodnevno vzdrževanje

● Po vsaki seriji temeljito očistite filtrirno krpo, filtrske komore in vse odprtine filtrirne stiskalnice, da odstranite preostalo komunalno blato in organsko umazanijo, ki preprečuje zamašitev in vonj.

● Hidravlični sistem vzdržujte čist, preprečite vdor odplak v hidravlično olje, da preprečite korozijo komponent.

● Redno preverjajte okvir, vijake in nosilce; zategnite ohlapne dele, da ohranite strukturno stabilnost opreme.

● Pravočasno zamenjajte obrabljeno filtrirno tkanino in starajoča se tesnila, da zagotovite dolgoročno stabilno delovanje komunalne kanalizacije Stiskalnica s komornim filtrom.

● Oprema naj bo suha in prezračevana; ne pustite, da jedka odplaka dlje časa namaka okvir.

4. Varnost in previdnostni ukrepi pri dolgotrajni uporabi

● Strogo upoštevajte specifikacije električne varnosti; med vzdrževanjem filtrirne stiskalnice prekinite napajanje.

● Hidravličnega tlaka in programskih parametrov ne nastavljajte poljubno brez strokovnega vodstva.

● Delujte v območju delovne temperature od -10 ℃ do 90 ℃; izogibajte se delovanju pri previsoki temperaturi.

● Za dolgotrajno zaustavitev temeljito očistite vse dele, izpustite preostalo vodo in naredite obdelavo proti rjavenju.

Zakaj izbrati SINOU?

1. Strokovno občinsko usmerjeno oblikovanje po meri

Naša komorna filtrirna stiskalnica za komunalne odplake je posebej optimizirana za visoko organske, drobne delce in viskozne mestne blato iz čistilnih naprav. Dovod dovoda velikega kalibra DN200 in razširjeni pretočni kanali učinkovito preprečujejo zamašitev, popolno ujemanje z delovnimi značilnostmi komunalnih čistilnih naprav.

2. Stabilna visokotlačna zmogljivost in zanesljiv učinek odstranjevanja vode

Opremljen z visokotlačnim hidravličnim sistemom (največji tlak stiskanja 25 MPa), naš izdelek ohranja stabilnost stiskalna sila za 24-urno neprekinjeno delovanje. Zagotavlja filtrsko pogačo z nizko vsebnostjo vlage in čist filtrat, kar pomaga čistilne naprave nenehno izpolnjujejo stroge okoljske standarde izpustov.

3. Vzdržljiv material in dolga življenjska doba

Za izdelek uporabljamo odebeljene ojačane polipropilenske filtrirne plošče in okvir iz trpežnega protikorozijskega jekla. Celoten stroj je odporen na korozijo blata in strukturne deformacije, kar močno zmanjša zamenjavo in vzdrževanje stroškov pri dolgoročnih občinskih projektih.

4. Popolnoma avtomatsko in varčno delovanje

Naša filtrirna stiskalnica podpira inteligentno samodejno krmiljenje PLC, vključno z zapiranjem plošče, podajanjem, filtriranjem, ploščo vlečenje in praznjenje pogače. Zmanjšuje ročno posredovanje, niža stroške dela in izboljša celotno kanalizacijo učinkovitost zdravljenja.

5. Stroga kontrola kakovosti in standardizirana proizvodnja

Vsak izdelek je pred dostavo podvržen tlačnemu preizkusu pri polni obremenitvi, testu tesnjenja in preskusu električne varnosti. Vse izdelki so skladni z mednarodnimi industrijskimi standardi, s popolnimi poročili o preskusih in certifikati.

6. Popolna poprodajna podpora in projektne izkušnje

Imamo bogate praktične izkušnje pri komunalnih kanalizacijskih projektih po vsem svetu. Nudimo navodila za namestitev na mestu, operativno usposabljanje, dobava rezervnih delov in dolgoročna tehnična poprodajna storitev za filtrsko stiskalnico.

7. Stroškovno učinkovita in zrela rešitev

V primerjavi z membranskimi filtrirnimi stiskalnicami ima naša filtrirna stiskalnica nižje nabavne in obratovalne stroške ter stabilno delovanje in enostavnejše vzdrževanje. Je stroškovno najučinkovitejša rešitev za ločevanje trdne in tekoče komunalne odplake zdravljenje.

Vzorec pravilnika

NE nudimo vzorcev ali poskusnih strojev. Naša komunalna komorna filtrirna stiskalnica pripada obsežni industrijski opremi z veliko prostornino, veliko težo, visoki proizvodni stroški in konfiguracija po meri. Ni ga mogoče proizvajati ali prevažati kot majhen vzorec.

Za potrditev kakovosti lahko preverite naše:

● CE certifikat

● Poročilo o preskusu UL 508

● Video tovarniške proizvodnje

● Posnetek delovanja na kraju samem

● Zaključeni projekti komunalne kanalizacije

● Pregled tretje osebe pred pošiljanjem

Podpiramo pregled tovarne na kraju samem, pregled spletnega prenosa v živo in pregled tretje osebe, da zagotovimo izdelek kakovost ustreza zahtevam vašega projekta.

Pogoste težave in rešitve

1. Uhajanje blata med filtrirnimi ploščami

● Vzrok: Filtrirna tkanina je prepognjena ali poškodovana; filtrske plošče niso popolnoma zaprte; previsok pritisk hranjenja.
● Rešitev: Ponovno namestite filtrirno krpo; zamenjajte poškodovano krpo; preverite hidravlični tlak; zmanjšajte pritisk hranjenja filtrirna stiskalnica.

2. Filtrirna tkanina ali dovodna odprtina se zlahka zamašijo

● Vzrok: komunalno blato vsebuje drobne organske delce, visoko viskoznost ali premalo kosmičev.
● Rešitev: pravilno dodajte flokulant; redno čistite filtrirno krpo; za filter uporabite posebno filtrirno krpo proti zamašitvi pritisnite.

3. Vlažnost filtrske pogače je previsoka

● Vzrok: Nezadosten stiskalni tlak; kratek čas filtracije; filtrirna tkanina je zamašena ali obrabljena.
● Rešitev: Povečajte delovni tlak; podaljša čas filtracije; očistite ali zamenjajte filtrirno krpo komunalne kanalizacije Stiskalnica s komornim filtrom.

4. Filtrat je moten in nebister

● Vzrok: zlomljena filtrirna tkanina; okvara tesnjenja; filtrska plošča poškodovana.
● Rešitev: zamenjajte poškodovano filtrirno krpo; preverite tesnilne dele; popravite ali zamenjajte filtrske plošče filtrske stiskalnice.

5. Hidravlični sistem brez tlaka ali počasno delovanje

● Vzrok: Nizek nivo hidravličnega olja; puščanje olja; hidravlični deli obrabljeni ali okvarjeni.
● Rešitev: Dopolnite hidravlično olje; preverite in popravite puščanje; zamenjajte pokvarjene dele filtrske stiskalnice.

6. Samodejno delovanje je nenormalno ali se je cikel zataknil

● Vzrok: Neusklajenost senzorja; napaka programskega parametra; nestabilno napajanje.
● Rešitev: Prilagodite položaj senzorja; ponastavitev nadzornega programa; zagotovite stabilno napetost za filter stiskalnico.

7. Filtrno pogačo je težko samodejno spustiti

● Vzrok: Gnojevka je preveč lepljiva; nizek učinek odvajanja vode; staranje filtrske tkanine.
● Rešitev: Optimizirajte učinek flokulacije; podaljša čas stiskanja; zamenjajte filtrirno krpo proti sprijemanju filtrirne stiskalnice.

8. Prevelik hrup ali vibracije opreme

● Vzrok: neravna podlaga; zrahljani vijaki; gibljivi deli so slabo namazani.
● Rešitev: Poravnajte tla za namestitev; privijte pritrdilne vijake; namažite gibljive dele filtrske stiskalnice.

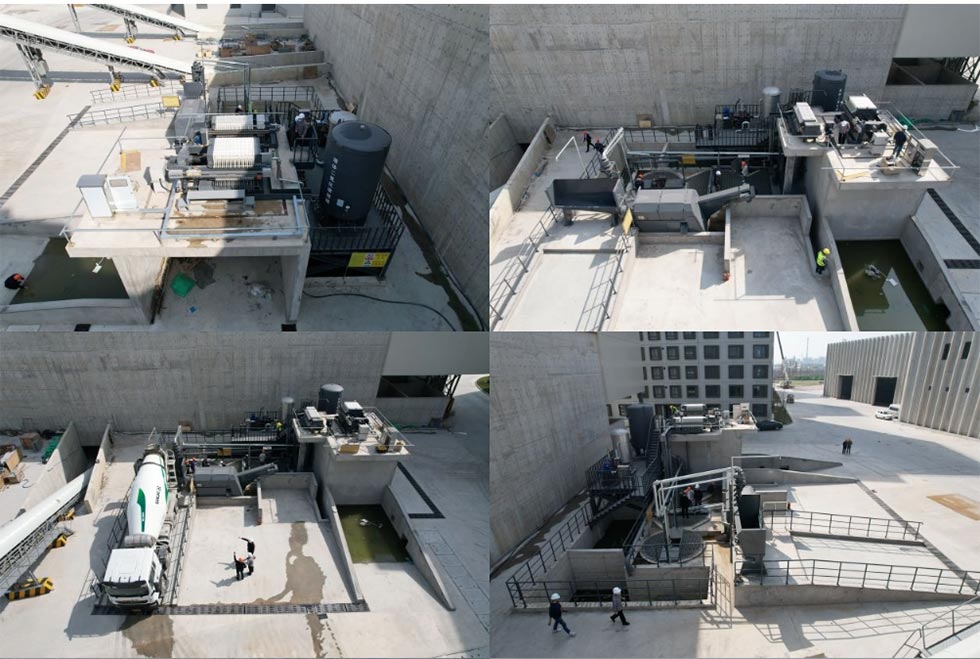

Primer projekta: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Ozadje projekta

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. je ključno podjetje, ki se ukvarja z montažnimi konstrukcijami. betonske komponente, komercialni beton in proizvodnja novih gradbenih materialov. Med obsežno proizvodnjo, a nastane velika količina gradbene brozge, betonske odpadne vode in ostankov mešanja, ki imajo visoko viskoznost, drobni delci in visoke zahteve za varovanje okolja. Stranka je potrebovala hlev, učinkovita in popolnoma avtomatska rešitev za ločevanje trdnih in tekočih snovi, ki zagotavlja varstvo okolja na kraju samem in proizvodne potrebe.

2. Rešitev opreme

Stranki smo zagotovili prilagojeno filtrirno stiskalnico s komoro za komunalne odplake, ki je posebej optimizirana za gradbena in betonska zmes.

● Stabilna komorna filtracijska struktura, primerna za dolgotrajno neprekinjeno delovanje

● Dovodna odprtina velikega kalibra in zasnova proti zamašitvam, da preprečite blokado zaradi drobnih delcev

● Popolnoma samodejni nadzor za zmanjšanje ročnega delovanja

● Stabilen učinek odstranjevanja vode, nizka vlažnost filtrske pogače, priročno za transport in odlaganje

3. Rezultati projekta

1. Uresničeno učinkovito ločevanje trdne in tekočine; filtrat je čist in ga je mogoče ponovno uporabiti, izpolnjuje standarde okoljskih izpustov

2. Učinkovito zmanjšana vlaga filtrske pogače, znatno zmanjšana prostornina, nižji stroški odstranjevanja

3. 24-urno stabilno delovanje, ki se ujema z visoko intenzivnim proizvodnim ritmom baze gradbenega materiala

4. Enostavno delovanje in nizka stopnja napak, priznana s strani proizvodnje in varstva okolja stranke oddelki

4. Vrednost projekta

Ta projekt kaže, da ima naša filtrirna stiskalnica odlično prilagodljivost in stabilnost scenariji gradnje, montažnih komponent in komercialnega betona. Pomaga velikemu gradbenemu materialu podjetja dosežejo zeleno proizvodnjo, zmanjšajo pritisk na okolje in izboljšajo gospodarske koristi.
