Profesionalni dobavitelj sistemov za odpadne vode na Kitajskem

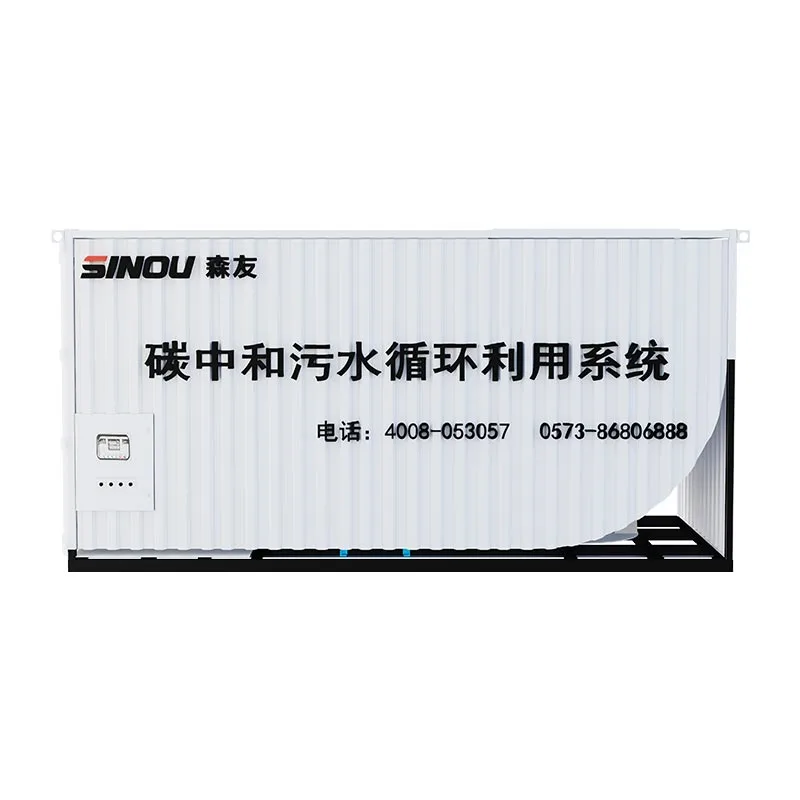

Sistem za čiščenje odpadne vode z nevtralnostjo ogljika SINOU je integrirana enota za nevtralizacijo in recikliranje v posodah, prilagojena za alkalno odpadno vodo iz betonarne, ki odlično podpira celoten sistem za predelavo ostankov betona in regeneracijo agregatov, ki ga zahteva savdski razpis.

Odpadna voda iz betonarne ima ultra visoko alkalnost (surovi pH 12,5–13) in težko suspendirano puščavsko fino mulj (50–100 μm ultra fin pesek). Ta sistem za odpadno vodo uporablja tehnologijo nevtralizacije karbonizacije s tekočim CO₂, primerno za živila, ki nadomešča tradicionalno doziranje kavstične sode. Stabilizira pH iztoka na 6,5–8,5 za neposredno ponovno uporabo v proizvodnji, odpravlja sekundarno onesnaženje, ublaži odlaganje mulja, odpravi blokado črpalke in dvigne dolgoročno razpoložljivost sistema nad 95 %.

Celotna sestava opreme

Celoten sistem za kroženje vode, nameščen na drsniku, je sestavljen iz teh jedrnih sklopov:

● Rezervoar za shranjevanje tekočega CO₂ in enota za uparjanje

● Elektrarna za zmanjšanje tlaka in dovod plina

● Dvostopenjski kaskadni reakcijski reaktor

● Komplet visokotlačne batne dovodne črpalke

● PH spletni oddajnik & sonda za spremljanje v realnem času

● Radarski merilnik nivoja za nadzor nivoja tekočine v bazenu

● PLC+MCC elektronska avtomatska krmilna omarica, HMI zaslon na dotik in mobilni APP daljinski upravljalnik

● Tlačni varnostni nadzorni sistem in elektromagnetni ventili plin-tekočina

● Filtrirna stiskalnica trdno-tekoče / filter za gnojevko za odstranjevanje vode iz mulja

● Podporni rezervoar za surovo vodo, prehodni vmesni rezervoar, rezervoar za ponovno uporabo čiste vode in okvir cevovoda

Celoten opis poteka dela in procesa

1. korak: Zbiranje in predfiltracija surove vode

Visoko alkalna odpadna voda, ki vsebuje ogromen ultra fini puščavski mulj, teče iz betonskega zbiralnega voda v rezervoar za surovo vodo. Velike kosmiče in grobe trdne snovi so predhodno prestrežene; topna odpadna voda, obremenjena z muljem, se črpa v reakcijski modul preko dovodne črpalke z batom.

2. korak: atomizacija CO₂ in dvostopenjska nevtralizacija

Tekoči CO₂ se upari v plinasti CO₂, tlak se regulira in vbrizga v zaprt dvostopenjski reaktor. Alkalna odpadna voda je znotraj stolpa razpršena in popolnoma pomešana s plinom CO₂: visokoalkalen kalcijev hidroksid iz cementa in puščavskega peska reagira, da tvori netopen kalcijev karbonatni mulj, ki enakomerno znižuje pH. PH sonde v realnem času pošiljajo signale nazaj v PLC za samodejno prilagoditev pretoka plina CO₂ za natančno stabilizacijo pH.

3. korak: Pufrska sedimentacija in ločevanje gnojevke

Nevtralizirana voda se preliva v prehodni rezervoar; oborena karbonatno-peščena gošča potone na dno rezervoarja. Periodično se koncentrirana gnojevka črpa v enoto za stiskanje filtra trdno-tekoče. Filtrna pogača (mešanica peska in karbonatnega blata) se odstrani z vodo za odlaganje trdnih odpadkov; filtrat teče nazaj v rezervoar za surovo vodo za ponovno obdelavo.

4. korak: končno poliranje in ponovna uporaba čiste vode

Supernatant, prečiščena voda iz prehodnega rezervoarja teče v bazen čiste vode. Prečiščena voda ustreza standardom ponovne uporabe za mešanje betona, črpa se nazaj v pralnico mešalnih tovornjakov, pranje agregatov in proizvodne linije za doziranje, da se doseže 100-odstotno zaprto kroženje vode.

5. korak: Popolnoma samodejni nadzor zaklepanja

Radarski nivoji spremljajo nivoje tekočin v vseh bazenih; PH oddajniki, senzorji tlaka plina, signali delovanja črpalke se povezujejo s sistemom PLC za samodejno prilagajanje hitrosti črpalke, pretoka CO₂ in ciklov praznjenja gnojevke. Na voljo so ročni/samodejni dvojni načini delovanja z oddaljenim nadzorom mobilne APP in alarmom za napake.

Osnovne tehnične prednosti

(1) Natančna nevtralizacija CO₂, ničelno sekundarno onesnaženje, nizki stroški delovanja

Brez alkalnih kemičnih dodatkov, kot je natrijev hidroksid. Karbonacija CO₂ ustvarja stabilne karbonatne oborine, preprečuje preveliko odmerjanje nihanja pH in zmanjša stroške porabe kemikalij.

(2) Posebna zasnova proti usedanju mulja za 50–100 μm drobnega puščavskega peska

Dvostopenjski reaktor s turbulentnim mešanjem preprečuje oprijem ultra finega peska na stene rezervoarja; prehodni rezervoar sprejme nagnjeno strukturo dna proti mulju + časovno določen cikel črpanja gnojevke.

(3) Popolna zaščita proti zamašitvam za obtočne črpalke

Mreža predfiltra pred sesalnimi odprtinami črpalke + batna črpalka s spremenljivo frekvenco z velikimi pretočnimi prehodi; nevtralizacijska flokulacija združuje drobne delce puščavskega peska v večje usedljive kosmiče, kar zmanjšuje abrazijo drobnih delcev in zamašitev rotorjev črpalke in kolen cevovoda.

(4) Visoka razpoložljivost sistema ≥95 %, kot je navedeno v razpisu

Robustna konstrukcija materiala, odpornega proti koroziji, za vse mokre dele (proti alkaliji, proti abraziji proti mulju); avtomatizirani samočistilni cikli izpusta gnojevke drastično zmanjšajo pogostost ročnega vzdrževanja v primerjavi s konvencionalnimi sistemi za odpadno vodo. Dolga življenjska doba z minimalnimi izpadi.

(5) Velika ustrezna zmogljivost ravnanja popolnoma ustreza povpraševanju po projektu

Standardni pretok procesne vode 30–60 m³/h. Nastavljiv pretok plina 50–500 m³/h, da se spopade z nihajočo konično količino odpadne vode iz 3 sklopov mešalnih naprav s 150 m³/h.

(6) Popolnoma avtomatizirano nenadzorovano delovanje

PLC+HMI lokalni nadzor + mobilna APP daljinsko spremljanje v realnem času, samodiagnoza napak in alarm.

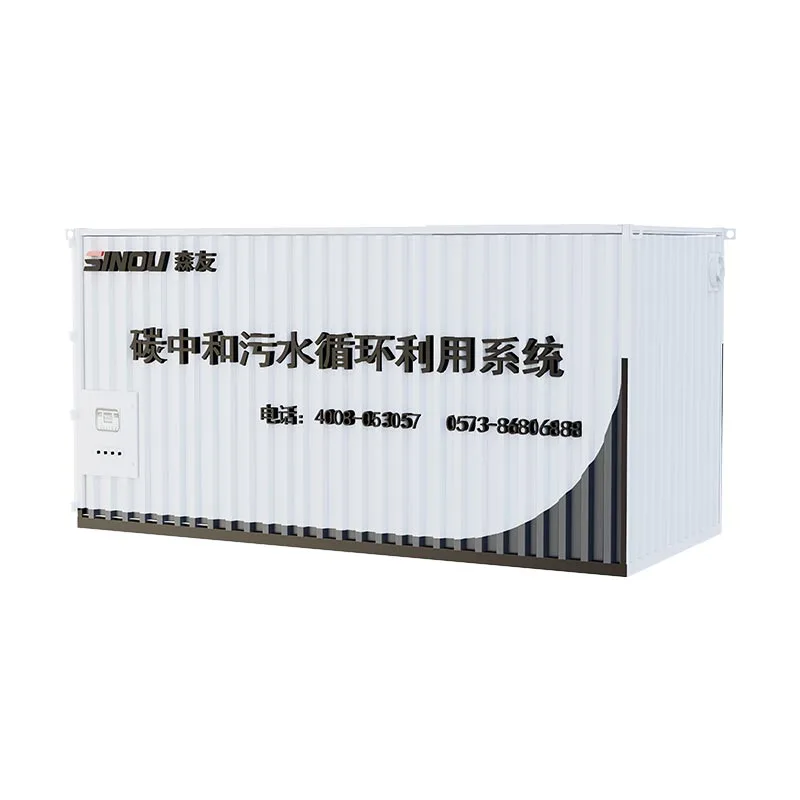

(7) Postavitev integriranega drsnika v kontejnerjih

Kompakten predsestavljen kontejnerski okvir. hitra montaža na kraju samem brez zapletenih sprememb gradbenih temeljev.

Uradna tabela tehničnih parametrov

Ujemanje sodelovanja s sistemom za obnovitev agregatov

Ta enota za odpadno vodo z nevtralnostjo ogljika tvori celotno linijo za regeneracijo virov zaprtega kroga z našimiRotacijski regenerator betona / Vibracijski regenerator betona:

● Odpadna voda, izpuščena iz separatorjev peska in gramoza, se dovaja neposredno v rezervoar za surovo vodo tega nevtralizacijskega sistema;

● Izjemno fin 50–100 μm puščavski pesek, zajet v nevtralizacijski sediment, je mogoče delno predelati nazaj v zaloge agregatov; odvečno blato se stisne s filtrom za poceni odlaganje trdnih odpadkov, kar zmanjša količino odpadkov;

● Popolnoma reciklirana čista voda kroži nazaj za pranje tovornjakov z mešalniki, separatorje za izpiranje in doziranje betona, kar zmanjšuje porabo sladke vode in pristojbine za izpuste v okolje;

● Poenotena osrednja nadzorna omara MCC uresničuje sinhrono blokado zagona in zaustavitve med gostiteljem za predelavo agregatov in sistemom za čiščenje odpadne vode za samodejno delovanje, usklajeno po celotni liniji.

Vzdrževanje in skladnost z zagotavljanjem kakovosti

● Garancijski rok:Najmanj 3-letna garancija za celotno opremo od zaključka prevzema, ki ustreza pravilom garancije razpisa.

● 2-letni paket rezervnih delov:Dobavljamo popoln seznam priporočenih rezervnih delov, ki zajema dve polni leti neprekinjenega delovanja, s formalno ceno na enoto in potrjenim dobavnim rokom za dostavo rezervnih delov v Savdsko Arabijo.

● Poprodajne storitve:Čezmorsko inženirsko vodenje namestitve na mestu, zagon celotne opreme, praktični programi usposabljanja operaterjev, namensko odposlano tehnično podporno osebje za zagon mesta.

● Rezultati projekta HCC Gulf Region:Nudimo overjene referenčne primere za Savdsko Arabijo in druge države GCC z obstoječimi napravami za nevtralizacijo in recikliranje odpadne vode v puščavskem peskobetonskem obratu, da bi povečali oceno pri ocenjevanju ponudb za izkušnje lokalne industrije.

Poudarki funkcij izdelka

● Učinkovita nevtralizacija ogljikovega dioksida za stabilizacijo pH vode

● Okolju prijazen nizkoogljični proces, brez sekundarnega onesnaževanja

● Popolnoma avtomatiziran daljinski inteligentni nadzorni sistem

● Zrela industrializirana tehnologija s stabilno zajamčeno kakovostjo

● Materiali sestavnih delov proti obrabi in koroziji podaljšujejo življenjsko dobo

● Nizek vnos kemikalij, zmanjšuje dolgoročne obratovalne stroške naprave

● Kontejnerska modularna zasnova za enostaven čezmorski transport in hitro sestavljanje na terenu

pogosta vprašanja

V1: S katero podporno opremo lahko deluje ta sistem za odpadne vode?

O: Ta sistem za odpadno vodo z nevtralnostjo ogljika je neodvisno razvil SINOU, ki se popolnoma ujema z našo celotno serijo opreme za recikliranje betona, vključno z rotacijskim regeneratorjem betona, vibracijskim regeneratorjem betona in podajalnimi žlebovi. Tvori celotno zaprto zančno linijo za čiščenje ostankov betona in pralne odpadne vode betonarn. Celoten nabor opreme sprejme enoten centralni nadzor PLC, ki omogoča delovanje sinhrone povezave in enostavno splošno upravljanje.

V2: Kakšna je uporabna zmogljivost čiščenja sistema? Ali lahko izpolni zahteve velikih mešalnic?

O: Naš standardni sistem za odpadne vode ima zmogljivost obdelave od 30 m³/h do 60 m³/h, kar v celoti zadovoljuje potrebe po čiščenju vode v velikih betonarnah z več proizvodnimi linijami. Podpiramo tudi prilagojeno zasnovo pretoka glede na dejansko dnevno količino odpadne vode, da ustreza različnim obsegom obrata.

V3: Kakšen je veljavni standard napajanja opreme?

O: Sistem je zasnovan za 3-fazno napajanje, 380 V, 60 Hz, ki je popolnoma združljivo z napajanjem sinhronega generatorja, ki se običajno uporablja v Savdski Arabiji in drugih regijah Zaliva. Električne komponente so bile optimizirane za nestabilno napetost generatorskih sklopov, da se zagotovi stabilno delovanje.

V4: Kako sistem obravnava drobne delce pod 100 μm v puščavskem pesku?

O: Uporabljamo kombiniran postopek večstopenjske filtracije, koagulacije in gravitacijske sedimentacije. Prvič, večplastna natančna filtrirna mreža prestreže večino drobnega peska; potem oprema za mešanje zmeša odpadno vodo s koagulantom, da zbere razpršene mikrodelce v velike kosmiče.

Po naravnem usedanju v vodoravni usedalni posodi preostale drobne delce ujame sprednji filter črpalke. Končno se vse blato, ki vsebuje droben pesek, prepelje v filtrirno stiskalnico za globoko odvodnjavanje, pri čemer se zagotovi popolna odstranitev delcev pod 100 μm brez puščanja.

V5: Zakaj rešitev ne sprejme hidrociklona in usedalnika z nagnjeno cevjo?

O: V kombinaciji z dejanskimi delovnimi pogoji puščavskega drobnega peska in zrelo tehnično potjo SINOU prekličemo hidrociklonske in nagnjene cevne strukture. Horizontalni usedalnik velike prostornine je opremljen s stalnimi mešalnimi napravami, ki podaljšajo hidravlični zadrževalni čas in zagotovijo zadostno posedanje ultra finega peska.

Ta zasnova poenostavlja strukturo opreme, zmanjšuje točke okvar in dnevno vzdrževalno obremenitev ter je primernejša za dolgoročno neprekinjeno delovanje v težkih puščavskih okoljih.

V6: Kateri ukrepi so sprejeti za preprečevanje kopičenja usedlin v rezervoarjih in bazenih?

O: Izvajamo več ukrepov proti usedlinam. Vsi rezervoarji za vodo imajo strukturo poševnega stožčastega dna brez mrtvih kotov, notranja stena pa je prevlečena s premazom proti prijemanju in obrabi. Vsak rezervoar je opremljen z namenskimi mešalnimi napravami, da vodno telo ves čas dinamično teče.

Medtem je sistem opremljen z monitorji nivoja tekočega blata in avtomatskimi ventili za izpust blata, ki redno odvajajo blato v filtrirno stiskalnico. V osnovi preprečuje dolgotrajno odlaganje in zbijanje usedlin.

V7: Kako rešiti problem blokade vodnih črpalk zaradi velike količine drobnega peska?

O: Obstaja več zaščitnih ukrepov za preprečevanje zamašitve črpalke. Najprej so na vstopu v črpalko nameščeni večstopenjski filtri, ki blokirajo drobne odpadke in aglomerirano blato.

Drugič, uporabljamo samorazvito hidravlično keramično batno črpalko SINOU z velikimi pretočnimi prehodi in odlično zmogljivostjo proti odrgnjenju, ki je ni enostavno zatakniti drobnih delcev.

Poleg tega bo mešalna naprava delovala vnaprej, preden črpalka začne mešati usedlino na dnu, kar preprečuje takojšnje sesanje blata in blokado. Sistem ima tudi zaščito pred preobremenitvijo in zaustavitvijo za samodejno zaustavitev stroja v primeru nenormalnih pogojev.

V8: Ali bo droben pesek povzročil resno obrabo cevovoda in opreme?

O: Vsi pretočni deli, ki so v stiku z odplakami in drobnim peskom, so izdelani iz visoko odpornih materialov. Notranje stene cevovodov in rezervoarjev so obdelane s premazom proti obrabi.

V kombinaciji s postopkom predfiltriranja se vsebnost prostega drobnega peska v vodi močno zmanjša, kar učinkovito zmanjša stopnjo obrabe celotnega sistema in podaljša življenjsko dobo.

V9: Ali je potrebno opremiti mešalne sisteme za celoten sklop opreme? Kakšne so njihove funkcije?

O: Mešalni sistemi so standardne konfiguracije za vse rezervoarje in bazene. Mešala v rezervoarju za zbiranje vode in zbiralniku preprečujejo usedanje in zbijanje drobnega peska; mešala v reakcijski posodi zagotavljajo popolno mešanje ogljikovega dioksida, koagulanta in odpadne vode, da se zagotovi učinek nevtralizacije in flokulacije.

Vse mešalne naprave so povezane s črpalkami in ventili za izpust blata, kar omogoča popolnoma samodejno delovanje.

V10: Zakaj izbrati filtrirno stiskalnico za obdelavo blata? Kakšne so prednosti?

O: Filtrirna stiskalnica je osnovna oprema za terminalno odstranjevanje blata. Lahko iztisne blato z visoko koncentracijo, ki vsebuje ultra fin pesek, v suhe blatne pogače, pri čemer doseže temeljito ločevanje trdne in tekočine. Filtrat teče nazaj v sprednji bazen za recikliranje, s čimer se doseže ničelno odvajanje odplak.

Popolnoma avtomatska filtrirna stiskalnica podpira nenadzorovano delovanje, z veliko zmogljivostjo obdelave blata in stabilnim delovanjem, kar je optimalna izbira za kontinuirano proizvodnjo mešalnih naprav.

V11: Kakšna tehnologija se uporablja za nevtralizacijo pH odpadne vode? Ali obstaja sekundarno onesnaženje?

O: Ta sistem uporablja tehnologijo nevtralizacije ogljikovega dioksida, ki je naša temeljna rešitev za nevtralnost ogljika. Alkalne snovi v cementni odpadni vodi reagirajo s CO₂, da nastanejo voda in neškodljiva karbonatna usedlina.

Med celotnim procesom se ne dodaja kavstične sode in drugih kemičnih sredstev, zato ni sekundarnega onesnaženja, kar ustreza lokalnim standardom varstva okolja v regiji Zaliva.

V12: Kakšno je pH območje reciklirane vode? Ali ga je mogoče ponovno uporabiti za proizvodnjo betona?

O: Surova alkalna odpadna voda iz mešalnih naprav ima pH vrednost 12,5~13. Po obdelavi z nevtralizacijo CO₂ je pH iztoka stabilno nadzorovan med 6,5 in 8,5.

Reciklirana voda v celoti izpolnjuje standarde kakovosti vode za doziranje betona in čiščenje mešalnih tovornjakov in jo je mogoče neposredno ponovno uporabiti v proizvodni povezavi.

V13: Kakšno je dnevno vzdrževalno delo sistema za odpadne vode? Ali je vzdrževanje težko?

O: Celotno vzdrževalno delo je preprosto. Vsakodnevno delo vključuje predvsem pregledovanje stanja delovanja črpalk in mešal, preverjanje filtrirnih mrežic in izvajanje povratnega izpiranja ter opazovanje podatkov o nivoju tekočine in pH.

Tedensko in mesečno vzdrževanje se osredotoča na mazanje, kalibracijo instrumentov in pritrditev vijakov. Oblikovali smo popoln hierarhični načrt vzdrževanja, operativno in vzdrževalno osebje pa lahko hitro začne po strokovnem usposabljanju.

V14: Kakšen je priporočen cikel vzdrževanja opreme?

O: Sprejemamo petstopenjsko upravljanje vzdrževanja: dnevni pregled, tedensko redno vzdrževanje, mesečni delni remont, četrtletni pregled komponent in letni remont celotnega sistema. Obrabni deli, kot so filtrske mreže, filtrirne tkanine, tesnila črpalke in mešalne lopatice, imajo jasne cikle zamenjave, ki lahko učinkovito zagotovijo skupno stopnjo delovanja opreme nad 95 %.

V15: Kakšna je garancijska doba opreme? Kakšno poprodajno podporo je mogoče zagotoviti?

O: Celoten sistem za odpadno vodo ima 3-letno polno garancijo. Zagotavljamo navodila za namestitev na kraju samem v tujini, zagon opreme in strokovno usposabljanje operaterjev. Skupaj z opremo je na voljo celoten seznam rezervnih delov za dve leti delovanja, zagotavljamo pa tudi hitro dostavo rezervnih delov v zalivsko regijo.

V16: Ali lahko sistem realizira nenadzorovano delovanje?

O: Da. Celoten sistem sprejme PLC + HMI inteligentni nadzor, s popolno samodejno povezavo mešanja, črpanja vode, praznjenja blata in stiskanja filtra. Podpira nadzor na daljavo v realnem času in alarm za napake, kar omogoča 24-urno nenadzorovano neprekinjeno delovanje, kar močno prihrani stroške dela za obrat.

V17: Kakšne so prednosti tega sistema v primerjavi s tradicionalno opremo za čiščenje odpadne vode?

O: Prvič, cilja na boleče točke puščavskega ultra finega peska, s popolno zasnovo proti usedanju in zamašitvam ter višjo hitrostjo delovanja opreme.

Drugič, tehnologija nevtralizacije ogljikovega dioksida prihrani stroške kemikalij in je okolju prijaznejša.

Tretjič, struktura opreme je poenostavljena brez odvečnih enot, kot so hidrocikloni, zato so stopnja napak in stroški dolgoročnega vzdrževanja nižji.

Poleg tega je kompaktna postavitev primerna za transport in namestitev na kraju samem.
