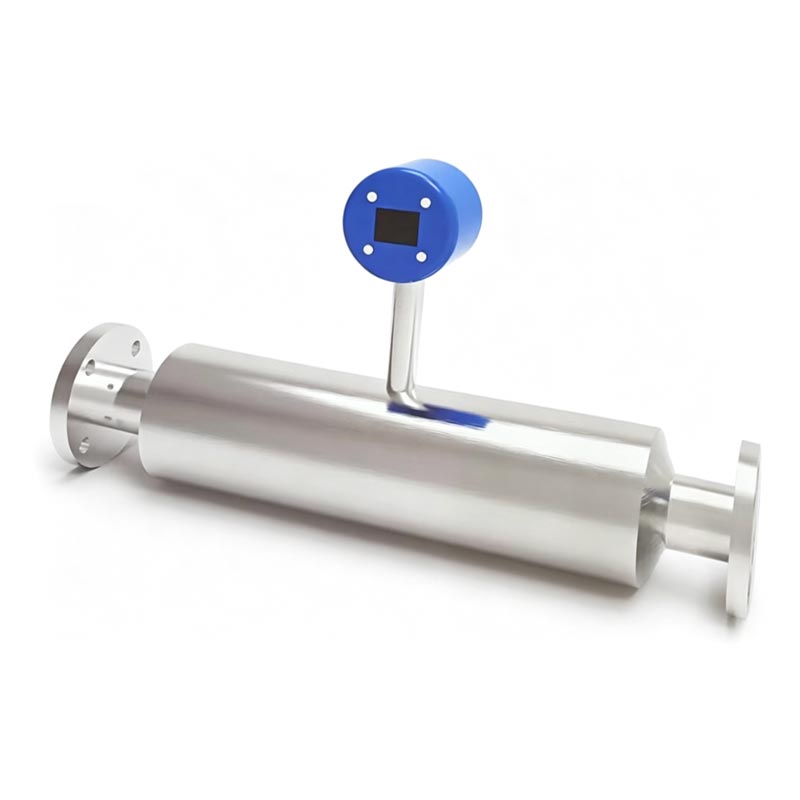

Merilnik koncentracije malte proti blokiranju, nameščen na prirobnici, za okoljski sistem za transport gnojevke

SINOU je profesionalni proizvajalec okoljskih instrumentov, dobavlja prilagojeno malto za prirobnico proti blokiranju Merilnik koncentracije za okoljski transportni sistem gnojevke za komunalno zaščito okolja, trdna konstrukcija stranke za čiščenje odpadkov in odplak.

Zasnovan za malto srednje nizke koncentracije in kompozitno blato z zrnci peska, njegova edinstvena razširjena protiblokirna votlina preprečuje blokiranje odlaganja peska; zmočeni deli uporabljajo odebeljeno nerjaveče jeklo 304, prilagojena podložena možnost PU za gnojevko, ki vsebuje abrazivni pesek.

Opremljen z digitalnim zaslonom na kraju samem in dvojnim signalom izhod, povezuje kontrolno omarico za dovajanje gnojevke za samodejno prilagajanje pretoka črpalke in doziranje dodatka za optimizacijo celotne obratovalni stroški prenosa cevovoda.

Podrobnosti izdelka

1. Merjenje podrobnosti telesa cevi

(1) Sprejmite celovito zvarjeno cevasto strukturo brez notranjih mrtvih kotov in štrlečih ovir znotraj toka kanala, v osnovi se izogiba usedanju gnojevke, kristalnemu luščenju in srednji blokadi, odlično rešuje industrijo boleče točke vključevanja zraka in kristalizacije za tekočino z visoko viskoznostjo.

(2) Dve vrsti površinske obdelave notranje cevi po izbiri: standardna risba in poliranje zrcala visoke stopnje končati. Zrcalno polirana notranja stena močno zmanjša oprijem pigmenta, kristalov in drobnih trdnih delcev, učinkovito podaljša redni cikel čiščenja in skrajša čas izpadov vzdrževanja.

(3) Integralna kovana prirobnična povezava na obeh koncih cevi se ujema s standardno specifikacijo prirobnice industrijskega cevovoda, omogoča direktno inline vgradnjo na originalni transportni cevovod brez dodatne rekonstrukcije obvodnega cevovoda, nižji stroški preoblikovanja projekta.

(4) Strogi hidravlični preskus tlaka pred dostavo: vsako dokončano telo cevi je preizkušeno pod 1,5-kratnim nazivnim največji delovni tlak za odpravo skrite nevarnosti puščanja. Standardna različica najvišjega delovnega tlaka doseže 2MPa, visokotlačna prilagojena različica podpira 100 barov (1450 psi).

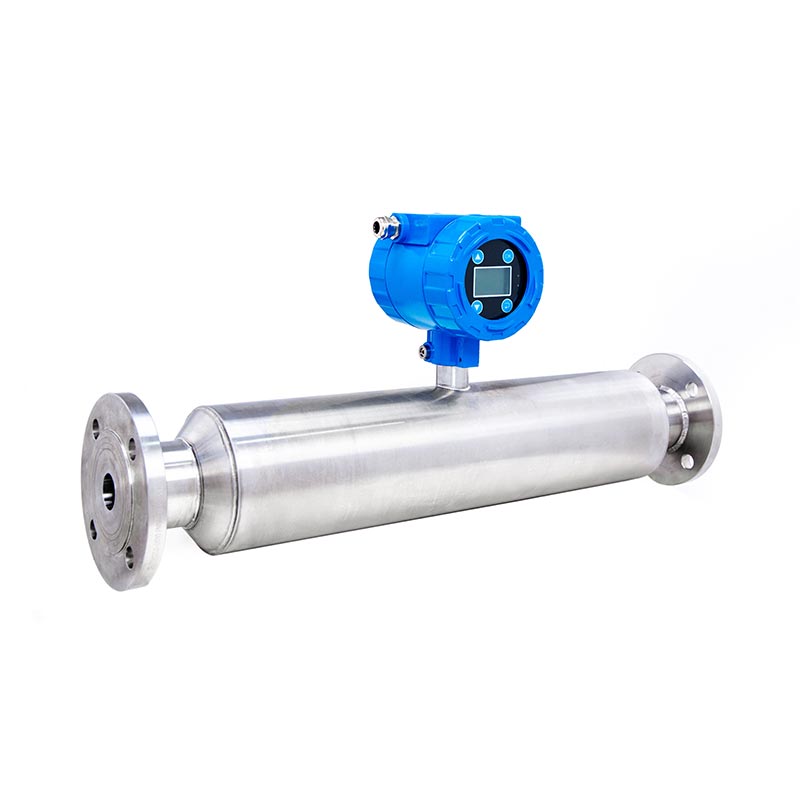

2. Podrobnosti zgornjega oddajnika in prikazovalnega modula

(1) Integrirana digitalna oddajna enota, nameščena na vrhu merilne cevi, stopnja zaščite celotnega stroja dosega IP65, dobro odpornost na prah in vodo za vlažna, prašna delovna okolja na prostem.

(2) Dve možnosti materiala ohišja za oddajnik: standardna lupina iz lite aluminijeve zlitine za splošne delovne pogoje; prilagojena lupina iz nerjavečega jekla ali plastike za delavnico močnega jedkega hlapnega plina, ki je odporna na kemični plin erozija.

(3) Vgrajen neodvisen modul v oblaku IoT v čipu oddajnika: lokalni digitalni prikaz v realnem času vrednost gostote/koncentracije na LCD zaslonu; samodejno shrani celotne zgodovinske podatke testiranja na platformo v oblaku, uporabniki lahko kadar koli prek omrežja preveri zgodovinski trend in izvozi segmentirane podatke zaznavanja za analizo proizvodnje.

(4) Izbirna struktura oddajnika, odporna proti eksploziji, v skladu z mednarodnim standardom za zaščito pred eksplozijami, na voljo za vnetljive in eksplozivne kemikalije, delavnico za obdelavo rudnikov.

3. Podrobnosti jedra notranjega natančnega zaznavanja

(1) Visoko natančna integrirana senzorska komponenta je v celoti potopljena v srednjo pot pretoka, predhodno kalibrirana z program temperaturne kompenzacije med proizvodnjo, vpliv temperature je nadzorovan znotraj ±0,0001g/cc na ℃, stabilna merilna natančnost, ko se temperatura medija spreminja od -50 ℃ do +150 ℃.

(2) Optimiziran algoritem kompenzacije tlaka po tovarniški kalibraciji, vpliv tlaka na rezultat merjenja mogoče prezreti, zagotavlja stabilno odčitavanje pod nihajočim tlakom v cevovodu.

(3) Popolna zasnova za pridobivanje digitalnega signala, analogni signal se pretvori v natančne digitalne podatke o koncentraciji znotraj jedrnega čipa, podpira neposreden izhod signala v krmilni sistem PLC in DCS za uresničitev samodejnega doziranja in nadzor proizvodnje v zaprtem krogu.

4. Podrobnosti o klasifikaciji materiala zmočenih delov

(1) Standardni tip mokre komponente: nerjaveče jeklo SUS316, primerno za nevtralno gnojevko, šibko kislino in alkalije odpadna voda, navadna mineralna kaša in malta z nizko korozijo.

(2) Protikorozijska prilagojena mokra komponenta: Hastelloy C22 ali material iz titanove zlitine, posebej razvit za močno kislino, močno alkalijo, visoko kloridno in močno korozivno odpadno tekočino za barvanje, učinkovito odporen na kemikalije korozijo in podaljša življenjsko dobo v težkih srednjih okoljih.

5. Tehnične podrobnosti osnovne natančnosti in dometa

(1) Merilna natančnost dosega ±0,001g/cc (±1,0kg/m³), ponovljivost do ±0,0001g/cc (±1,0kg/m³), zajemanje drobnih natančno spreminjanje koncentracije med stalnim spremljanjem cevovoda.

(2) Široko merilno območje zajema 0~3g/cc (0~3000kg/m³ / 0~187,41lb/ft³), primerno za čisto vodo, nizka koncentracija mulj, srednja malta in težka mineralna kaša visoke gostote različnih industrij.

6. Podrobnosti o električni in okoljski prilagoditvi

(1) Standardni napajalnik: 380 V vhodna industrijska moč, ki se široko ujema z mojim standardom distribucije električne energije, varstvo okolja ter kemična domača in čezmorska proizvodna lokacija.

(2) Delovna temperatura okolice se giblje od -40 ℃ do +85 ℃ (-40 ~ +185 ℉), prilagodite hladno severno tovarno na prostem in visokotemperaturno okolje tropske proizvodne delavnice.

7. Dodatne praktične strukturne prednosti

(1) Optimizirana poenostavljena zasnova pretočnega kanala močno zmanjša motnje turbulence tekočine, ki jih povzroča tekoča gnojevka izboljšajte stabilnost pri merjenju medija z drobnimi mehurčki in finimi nečistočami vlaken.

(2) Kompaktna splošna postavitev z nizkimi stroški namestitve, na terenu ni potreben zapleten pomožni podporni okvir namestitev, prihranite gradbeno delo in stroške dodatne opreme.

pogosta vprašanja

1. Vprašanja v zvezi z namestitvijo

● V1: Kje je najboljši položaj za namestitev merilnika koncentracije?

O: Namestite na vodoravni ravni odsek cevi s stabilnim pretokom tekočine; izogibajte se izhodu črpalke, kolenu cevi in nenadnemu ekspanzijski cevovod, ki bo povzročil hudo turbulenco in ujetost zraka, kar bo vplivalo na natančnost merjenja. Drži pri vsaj 5-kratni ravni premer cevi pred in za instrumentom.

● V2: Ali ga je mogoče namestiti navpično na navpični cevovod?

O: Ni priporočljivo. Navpična namestitev zlahka vodi do trdnega usedanja in kopičenja zraka v merilniku cev, ki povzroča premikanje podatkov; navpični cevovod je sprejemljiv samo, če medij neprekinjeno teče navzgor hitrost pretoka.

2. Natančnost merjenja in prilagajanje medija

● V3: Ali bodo zračni mehurčki ali kristalizacija medija vplivali na merilne podatke?

O: Naša ekskluzivna cevasta struktura proti kristalizaciji s polnim premerom in vgrajenim algoritmom proti mehurčkom lahko odpravi večina vključitve zraka in motenj kristalizacije, rešuje industrijsko običajno težavo visoke viskoznosti merjenje kristalizirane tekočine; zrcalno polirana notranja cev dodatno zmanjša oprijem kristalov.

● V4: Kakšno je veljavno srednje pH območje za različne zmočene materiale?

Različica SUS316L: pH 5~11 za gošče šibke kisline in šibke alkalije; Različica Hastelloy C22 / Titanium: pH 1~14, primerna za močno kislo, močno alkalno in visoko kloridno jedko odpadno vodo.

● V5: Koliko natančnega nihanja bo prinesla sprememba temperature?

A: Vnaprej kalibrirana temperaturna kompenzacija, samo ±0,0001g/cc napaka na spremembo temperature ℃, srednja temperatura od -50 ℃ do +150 ℃ ne bo povzročilo očitne izgube natančnosti.

3. Izbira parametrov in obsega

● V6: Moja gostota gnojevke je okoli 2,2 g/cc, ali lahko ta merilnik deluje normalno?

O: Standardno merilno območje je 0~3g/cc, v celoti pokriva vaše delovne pogoje; prilagojen obseg je na voljo za nadmejna posebna težka gnojevka.

● V7: Kolikšen je največji tlak v cevovodu, ki ga lahko prenese merilnik?

Standardni tip: največji delovni tlak 2MPa; Visokotlačni tip po meri: 100 barov (1450 psi). Vsi izdelki prestanejo 1.5 kratni hidravlični preskus nazivnega tlaka pred dostavo.

4. IoT in izhodni signal

● V8: Ali merilnik podpira oddaljeno preverjanje podatkov?

O: Da, vgrajen standardni IoT modul, nalaganje podatkov v realnem času in zgodovinskih podatkov na platformo v oblaku; uporabniki lahko preverijo podatke trend online in izvozite segmentirana poročila o preskusih za analizo proizvodnje.

● V9: Kakšne krmilne signale lahko oddaja instrument?

O: Digitalna vgrajena zasnova se lahko poveže s sistemom PLC/DCS za samodejno doziranje in nadzor procesa v zaprti zanki.

5. Vzdrževanje in vsakodnevna uporaba

● V10: Kako pogosto moramo očistiti merilno cev?

O: Za navadno mineralno gnojevko: očistite vsakih 7 do 15 dni; visoko viskozen medij za enostavno kristalizacijo z ogledalom možnost poliranja lahko podaljša cikel čiščenja na 25~35 dni.

● V11: Ali je potrebno redno umerjanje?

O: Priporočamo ročno laboratorijsko primerjalno kalibracijo z vzorčenjem enkrat na mesec, da zagotovimo dolgoročno stabilno natančnost.

6. Certificiranje in prilagajanje

● V12: Ali imajo vaši izdelki certifikate CE in ISO?

O: Vsi naši merilniki koncentracije malte, nameščeni proti blokirni prirobnici, za sisteme za transport gnojevke v okolju so CE certificiran in izdelan po sistemu vodenja kakovosti ISO; je mogoče zagotoviti popolne certifikacijske dokumente carinjenje in oddajanje projektov.

● V13: Ali lahko prilagodim eksplozijsko varno vrsto ali posebno velikost cevi?

O: Da, struktura, odporna proti eksplozijam, različni kalibri, posebni materiali in prilagojena stopnja tlaka so vse sprejemljivo glede na delovne pogoje strank.

7. Poprodaja in garancija

● V14: Kakšna je vaša garancijska politika?

A: 1-letna popolna garancija za stroj, brezplačna zamenjava nadomestnih delov za napake v kakovosti, ki jih povzroči notranja proizvodnja garancija; vseživljenjsko tehnično svetovanje in dobava nadomestnih delov po ceni po poteku garancije.

Previdnostni ukrepi pri delovanju

1. Zahteve za namestitev

Instrument namestite na vodoravni ravni cevovod; zagotovite dovolj ravne cevi pred in po meter. Izogibajte se namestitvi na izhodih črpalk, kolenih in odsekih turbulentnega toka, da preprečite nestabilne podatke zaznavanja. Pred montažo očistite notranji gramoz, drobne predmete in velike trdne bloke cevovoda.

2. Pravila za zagon

Po namestitvi dokončajte kalibracijo vodne ničle. Nastavite ujemanje parametrov zgornje in spodnje meje koncentracije lastnost malte na mestu za izvedbo samodejne povezave z dovodno črpalko in dozirno opremo.

3. Normalno upravljanje teka

Prepovedati dolgotrajno delovanje s prazno cevjo brez medija, kar lahko poškoduje sondo tuning vilic in povzroči nenormalno delovanje branja. Izogibajte se nenadnemu ostremu porastu tlaka pretoka v cevovodu med neprekinjeno proizvodnjo. Preverite prikaz v realnem času in povratni podatki PLC-ja na izmeno.

4. Periodično vzdrževanje

Očistite mulj, pesek in lepljeno malto na površini vilic vsakih 15–20 dni. Izvedite primerjavo vzorčenja in instrument mesečno umerjanje za zagotovitev točnosti meritev. Redno preverjajte tesnjenje prirobnice in povezovalni kabel.

5. Posebna zaščita delovnih pogojev

Pri malti, bogati s peskom, z visoko abrazijo, redno preverjajte stanje obrabljenosti PU obloge. Nadzorna omarica nameščena na prostem morajo biti zaščiteni pred dolgotrajnim namakanjem zaradi dežja; nikoli ne odpirajte električnega ohišja protieksplozijsko varnega modela pod vnetljivo plinsko okolje.

6. Dolgotrajno zdravljenje izklopa

Če oprema preneha delovati v 20 dneh, popolnoma očistite ostanke malte v merilni votlini, posušite nastavitev komponento vilic in zaprite oba konca cevovoda za shranjevanje.

Zakaj izbrati nas

1. Profesionalno ciljno oblikovanje za okoljsko malto in blato

Razvit izključno za gradbeno malto, ki vsebuje pesek, in komunalno blato iz okolja, edinstveno veliko odprto protiblokirna votlina učinkovito rešuje zamašitev sonde, ki jo povzročata usedlina in pesek, kar je pogosta napaka pri običajni nastavitvi viličasti merilniki koncentracije.

2. Prilagodljive možnosti materiala za različne pogoje obrabe

Standardni zgoščeni SUS304 za splošno gnojevko; izbirna obloga PU, odporna proti obrabi, za abrazivni medij z visoko vsebnostjo peska, podaljšanje življenjske dobe očitno v težkih transportnih pogojih.

3. Popolno certificiranje za globalni izvoz projektov

Vsi izdelki imajo certifikat CE in ISO, popolni certifikacijski dokumenti so na voljo za čezmorske razpise, carino carinjenje in pregled tretjih oseb.

4. Strogo testiranje tovarniške simulacije pred dostavo

Vsaka enota je podvržena 36-urnemu neprekinjenemu testiranju s peščeno malto, ki smo jo sami pripravili, da se preveri delovanje proti zdrsu in natančnost merjenja, kar močno zmanjša stopnjo napak pri odpravljanju napak na kraju samem.

5. Priročna namestitev in dobra združljivost

Sprejema skupno standardno velikost prirobnice za okoljske cevovode, ki ustreza večini obstoječih transportnih cevi s št zapleteno preoblikovanje cevovoda in nižji stroški obnove.

6. Storitev po meri za različne delovne pogoje

Podpira prilagajanje merilnega območja, kalibra prirobnice, izhodnega signala in protieksplozijsko varne konfiguracije glede na na dejanske parametre gnojevke na mestu.

Pakiranje in pošiljanje

1. Ta protiblokirni merilnik koncentracije malte, nameščen na prirobnici, za okoljski transportni sistem gnojevke je dostavljen s strani golo pakiranje kot standardna konfiguracija brez zunanje lesene škatle. Celotno merilno telo je pritrjeno z zaščito proti rji olje na prirobnici in kovinski površini, da se izognete rjavenju med prevozom po morju ali kopnem na dolge razdalje.

2. Sonda za zaznavanje natančnih vilic je posamično ovita z debelo peno, odporno na udarce, in vodotesno PE folijo, da preprečite poškodbe ob trku, praske in erozijo zaradi vlage med prevozom.

3. Zgornja digitalna oddajna enota je pakirana ločeno z blazino iz pene in zaprto plastično vrečko, pritrjeno na opremo površina z zavezovalnim trakom, da preprečite odpadanje in vibracije med nakladanjem in razkladanjem.

4. Vsi priloženi dodatki, vključno s tesnilnimi tesnili, namestitvenimi vijaki in ožičenjem, so zbrani v neodvisne majhne nepremočljive plastične vrečke in privezane na glavno opremo.

5. Priročniki za uporabo, kopije certifikatov CE in ISO, poročila o tovarniških pregledih so zapečatena v namenskih nepremočljiva torbica za dokumente in pritrjena skupaj z instrumentom za strankino carinjenje in uporabo na kraju samem.

6. Med nalaganjem je več instrumentov ločenih z gumijastimi trakovi proti trčenju in trdno pritrjenih z jeklom pas v zabojniku ali predelu tovornjaka za preprečevanje premikanja, udarcev in odrgnin pri neravnem prevozu.

7. Za pomorske pošiljke na dolge razdalje je dodatno sušilno sredstvo, odporno na vlago, nameščeno poleg opreme za obvladovanje visokih vlage v notranjosti ladijskega vsebnika in preprečiti korozijo kovine.

Primerjava učinkov pred in po namestitvi

1. Nadzor blokade cevovoda

● Pred: pesek in usedlina malte pogosto blokirata transportne cevovode, kar zahteva 2–3-kratno zaustavitveno čiščenje na tednu, s čimer izgubite veliko proizvodnega časa in stroškov dela.

● Po: spremljanje koncentracije v realnem času samodejno prilagodi hitrost črpalke, da se prepreči dovajanje predebele malte, stopnja zamašitve cevovoda pade za več kot 75 %, pogostnost rednega čiščenja izklopov se močno zmanjša.

2. Stabilnost kakovosti malte

● Pred: Nestabilna koncentracija brozge vodi do nedoslednega deleža končne malte, prekomerne količine vode ali peska povzroča nekvalificirane izdelke in odpadke surovin.

● Po: Samodejni dodatek vode, ki ga nadzirajo podatki o koncentraciji, ohranja koncentracijo malte znotraj zahtevani obseg, stopnja kvalifikacije izdelka se očitno izboljša in poraba surovin se prihrani.

3. Stroški porabe kemikalij in vode

● Prej: Ročno slepo odmerjanje vode in dodatkov povzroči prekomerno hranjenje, kar povzroči visoko nepotrebno porabo voda in pomožna sredstva.

● Po: Samodejno doziranje z zaprto zanko, ki temelji na dejanski koncentraciji, zmanjša stroške vode in dodatkov za 15%~25%.

4. Vložek dela na kraju samem

● Pred: delavci potrebujejo redno ročno vzorčenje in laboratorijsko testiranje vsako izmeno, da ocenijo gostoto gnojevke, ki zaseda dodatna delovna sila.

● Po: Neprekinjeno spletno zaznavanje prekliče dnevno ročno vzorčenje in zmanjša s tem povezane stroške dela.

5. Naknadni stroški odstranjevanja blata

● Pred: Neenakomerna koncentracija vodi do neenakomernega učinka odvodnjavanja blata, poveča se visoka vlažnost blata stroški prevoza in deponije.

● Po: stabilno hranjenje optimizira naknadno obdelavo odvodnjavanja, vlaga blata je enakomerno nadzorovana, blato skupna količina se zmanjša, skupni stroški odstranjevanja pa upadejo.

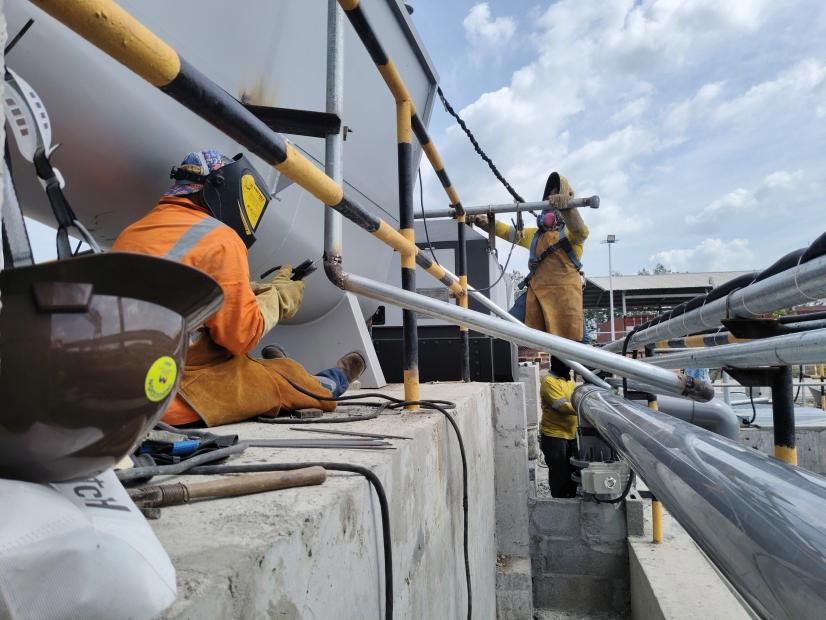

Referenčni primer projekta | Tretja pristaniška inženirska baza Xiamen CCCC Liudianwu

1. Pregled projekta

Ta okoljski podporni projekt za transport gnojevke in ločevanje trdnih in tekočih snovi je bil zgrajen za CCCC Third Harbour Inženiring (Xiamen) Liudianwu Construction Base, ki sodeluje z Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Naši merilniki koncentracije malte, nameščeni na protiblokirno prirobnico, so nameščeni na malti na kraju samem in cevovodni sistem za poglabljanje blata. Instrumenti realizirajo spletno spremljanje gradbene gnojnice v realnem času gostota za podporo samodejnemu krmiljenju dovajanja cevovoda za odlaganje mulja pri gradnji temeljev.

2. Ozadje aplikacije

Podlaga proizvaja masivno gradbeno malto, ki vsebuje pesek, in izkopano muljno gnojevko med gradnjo pristanišča. noter zgodnje delovanje, nestabilno ročno hranjenje je pogosto sprožilo pogoste zamašitve cevovoda, prekomerno porabo vode in nedosledna kakovost končne malte, kar povzroča visoke stroške dela in vzdrževanja. Po namestitvi našega inline merilniki koncentracije, celoten transportni sistem realizira avtomatsko regulacijo zaprte zanke.

3. Ustrezna rešitev in konfiguracija opreme na kraju samem

1. Namestite naš protiblokirni merilnik koncentracije malte, nameščen na prirobnico, za okoljski transportni sistem gnojevke na glavni cevovodi za transport gnojevke za stalno zaznavanje trdne vsebnosti zrnate malte.

2. Signal koncentracije povezuje napajalno črpalko s spremenljivo frekvenco in opremo za samodejno doziranje vode; sistem samodejno prilagodi pretok krme in količino dodatne vode glede na podatke o gostoti v realnem času.

3. Sodelujte z mešalom rezervoarja za mešanje na kraju samem in naknadno opremo za odvodnjavanje blata, da oblikujete celoten komplet inteligentni sistem za obdelavo gnojevke.

4. Dejanske prednosti izvajanja projekta

● Zmanjšajte zamašitev cevovoda: samodejni nadzor koncentracije zmanjša pogostost zamašitve cevovoda za več kot 70 %, prekliči pogosto zaprtje celotne cevi.

● Prihranite stroške surovin: Stabilen delež malte zmanjša količino vode in odpadkov aditivov za 18%~23%.

● Zmanjšajte ročno delo: Odpravite vsakodnevno ponavljajoče se ročno vzorčenje in laboratorijsko testiranje gostote ter prihranite na kraju samem testiranje vložka delovne sile.

● Stabilna kakovost končnega izdelka: Koncentracija malte se nenehno izboljšuje v območju tolerance donos gradbenih surovin in učinkovitost napredovanja projekta.
