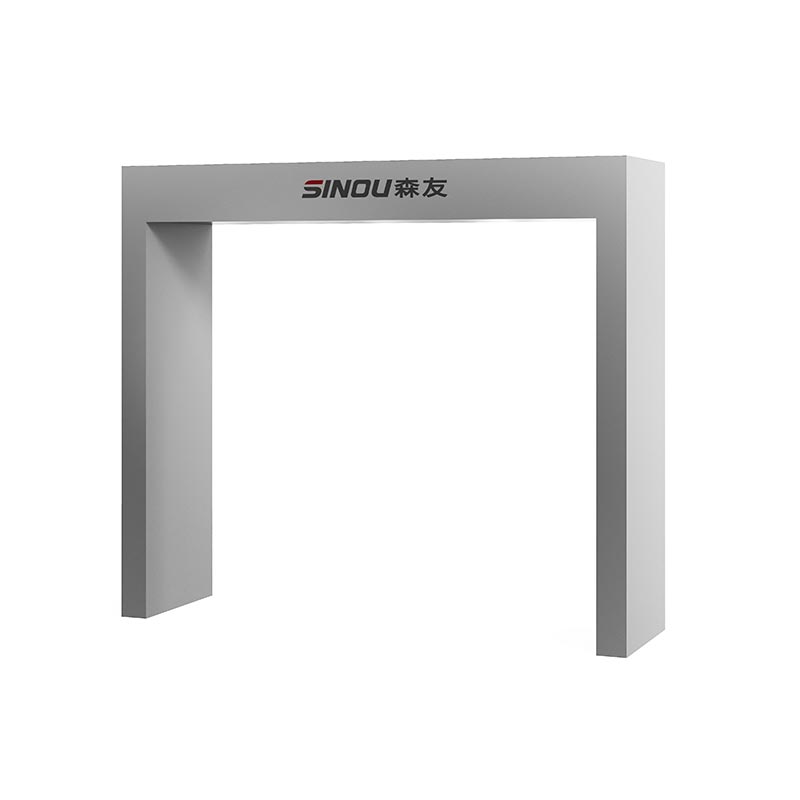

Pralni stroj z mešalnikom, krmiljenim s PLC

SINOU je profesionalni proizvajalec, ki se osredotoča na industrijsko opremo za čiščenje okolja, ki ponuja prilagojen pralni stroj za mešalne tovornjake s krmiljenjem PLC za globalne stranke. Ta oprema je razvita posebej za potrebe po visokofrekvenčnem čiščenju tovornjakov z mešalniki betona, s popolnoma zaprto portalno strukturo, protikorozijsko jeklo okvir in šobe iz nerjavečega jekla.

Poganja ga krmilni sistem PLC in podpira samodejno indukcijsko, nastavljivo pranje čas, pritisk in pokritost, kar zagotavlja 360° čiščenje brez mrtvih kotov. Celoten stroj ima močno nosilnost do 40–100 ton, stabilno delovanje, nizko stopnjo napak in enostavno vzdrževanje.

Podpiramo prilagajanje dimenzij, nadzor način, sistem kroženja vode in konfiguracija za ujemanje z različnimi mešalnimi postajami, gradbišči in vozilom vrste, ki zagotavljajo učinkovite, inteligentne in okolju prijazne rešitve za čiščenje vozil.

Lastnosti in prednosti izdelka

1. Industrijski PLC inteligentni nadzor

Sprejema stabilno krmiljenje PLC + zaslon na dotik, z infrardečo/ultrazvočno indukcijo, samodejno identifikacijo vozil, delovanje z enim ključem, brez nadzora skozi celoten proces.

2. 360° visokotlačno vsestransko čiščenje

Opremljen z vrtljivimi šobami iz nerjavečega jekla, ki pokrivajo pnevmatike, šasijo, lijak in telo rezervoarja; tlak pranja 1,0–1,5 MPa za hitro odstranjevanje ostankov betona.

3. Težka nosilna konstrukcija

Jekleno ogrodje visoke trdnosti, nosilnost 40–100 ton, primerno za dolgotrajno uporabo težkih mešalnih vozil.

4. Hitro čiščenje in visoka učinkovitost

Čas enkratnega pranja 45–80 sekund, dnevna zmogljivost do 200+ vozil, učinkovitost 8x višja od ročnega čiščenja.

5. Varčevanje z vodo in varstvo okolja

Opremljen s sistemom za kroženje vode, poraba vode na vozilo le 130–180 L, prihranek več kot 70 % vode v primerjavi z ročnim pranjem.

6. Odporen proti koroziji in vzdržljiv

Okvir z vročim cinkanjem/barvanjem proti koroziji, brez rje v težkem okolju mešalne postaje; dolga služba življenje.

Parametri izdelka

Podrobnosti izdelka

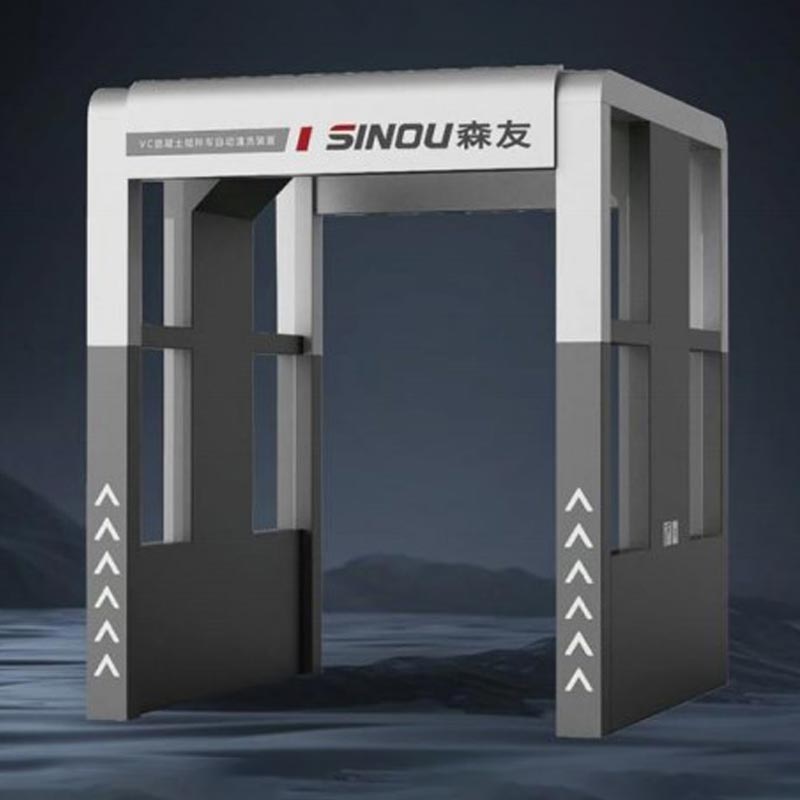

1. Podrobnosti o splošni strukturi

Pralni stroj za tovornjak z mešalnikom, ki ga krmili PLC, ima portalno popolnoma zaprto strukturo okvirja, sestavljeno iz petih jeder deli: glavni okvir, visokotlačni škropilni sistem, krmilna omarica PLC, infrardeči indukcijski sistem in drenaža sistem. Celoten stroj je varjen z odebeljenim kvadratnim jeklom in obdelan s tremi sloji površine zaščita: peskanje + temeljni premaz proti rjavenju + zaključni premaz proti koroziji. Ima odlično odpornost na cement, kislino, alkalije in vlaga, kar zagotavlja, da ni rje ali deformacij tudi v dolgotrajnih težkih okoljih mešalnih postaj.

2. Podrobnosti škropilnega sistema

● Konfiguracija šob: Opremljena s 304 visokotlačnimi šobami iz nerjavečega jekla, skupno 42–54 kosov, razporejenih v upper, middle and lower three layers. Top nozzles clean the tank and hopper; side swing nozzles clean tires and telo; bottom nozzles clean the chassis. Kot pršenja je nastavljiv za 360°, brez slepih koncev, močno odstranjuje ostanke beton in blato.

● Pralni tlak in pretok: delovni tlak 1,0–1,5 MPa; pretok posamezne črpalke 150 L/min; poraba vode na vozilo 130–180 L/vozilo; čas pranja 45–80 sekund/vozilo.

3. Podrobnosti inteligentnega nadzornega sistema PLC

● Jedrni nadzor: Sprejema programirljivi krmilnik industrijskega PLC + delovanje z zaslonom na dotik. Podpira infrardečo samodejno indukcija: samodejni zagon ob vstopu vozil, samodejna zaustavitev ob izstopu. Čas pranja, intervalni čas, črpalka start-stop in prekinitveni način je mogoče prosto nastaviti.

● Varnostna zaščita: Opremljen z zaščito pred preobremenitvijo, zaščito pred pomanjkanjem vode, zaščito pred puščanjem in zaščito v sili gumb za zaustavitev. Samodejni alarm za napake in ponastavitev z eno tipko zagotavljata stabilno delovanje.

4. Podatki o smeri in prometu

● Nosilnost: standardna obremenitev 60 ton, prilagodljiva ojačana 100 ton. Osnovna plošča je odebeljena protizdrsna ležajna plošča, ki je odporna na stiskanje, udarce in je ni enostavno deformirati.

● Velikost prometa: Efektivna širina 3,8 m; primerna višina vozila ≤4,5 m; združljiv s standardom 8 m³, 10 m³, 12 m³ mešalni tovornjaki, prekucniki in inženirska vozila.

5. Podrobnosti vodne črpalke in cevovoda

● Visokotlačna vodna črpalka: motor iz čistega bakra, moč 15 KW, močna moč, stabilno delovanje, nizka raven hrupa, dolga življenjska doba življenje, podpira 24-urno neprekinjeno delo.

● Cevovodni sistem: sprejme odebeljeno pocinkano jekleno cev / cev iz nerjavečega jekla, proti koroziji, proti puščanju, vzdržljiv, ki zagotavlja stabilno oskrbo z vodo in dolgo življenjsko dobo.

6. Videz in podrobnosti proti koroziji

● Okvir: integrirana varjena jeklena konstrukcija, visoka trdnost, dobra togost

● Površina: pršilna protikorozijska barva, primerna za zunanje vlažno in prašno okolje

● Podnožje: ojačana podporna struktura, stabilna namestitev, brez tresenja med delovanjem

pogosta vprašanja

1. Za kakšna vozila je primeren ta pralni stroj z mešalnikom, ki ga upravlja PLC?

Posebej je zasnovan za tovornjake z mešalniki betona 8–12 m³ in je primeren tudi za prekucnike, inženirske tovornjake, tovornjaki cisterne in druga gradbena vozila do višine 4,5 m.

2. Kakšen je čas pranja in poraba vode na vozilo?

Čas pranja: 45–80 sekund na vozilo; poraba vode: 130–180 L na vozilo. S sistemom za kroženje vode, it lahko prihrani več kot 70 % vode v primerjavi z ročnim pranjem.

3. Kakšna je nosilnost opreme?

Standardna nosilnost je 60 ton, 100-tonski ojačani tip pa je na voljo za težke mešalne tovornjake.

4. Kakšen je pralni tlak?

Tlak pranja je 1,0–1,5 MPa, kar lahko v celoti odstrani ostanke betona, blato in prah na pnevmatikah, šasiji, lijaku in telo rezervoarja.

5. Ali deluje popolnoma samodejno?

ja Sprejema nadzor PLC + infrardečega senzorja. Stroj se samodejno zažene, ko vstopijo vozila, in se ustavi, ko odhod, realizacija nenadzorovanega delovanja.

6. Kakšna je skupna moč in napajalnik?

Skupna moč je 15–22 KW, standardno napajanje je 3Φ 380V 50Hz, druge napetosti pa je mogoče prilagoditi.

7. Ali je šobe enostavno blokirati?

Ne. Uporabljamo šobe iz nerjavečega jekla 304 z veliko odprtino in zasnovo proti zamašitvi. Dnevno preprosto čiščenje lahko ohrani stabilno škropljenje.

8. Ali lahko dolgo časa deluje na prostem?

ja Okvir ima odebeljeno kvadratno jeklo + protikorozijsko lakiranje, ki je vodoodporno, odporno proti rji in odporen na prah, primeren za dolgotrajno zunanjo uporabo v mešalnih postajah.

9. Kakšne so zahteve za namestitev?

Potrebuje samo ravno podlago, rezervirano vodovodno cev in napajalnik. Nudimo risbo postavitve in navodila za namestitev.

10. Ali nudite poprodajne storitve?

ja Zagotavljamo 12-mesečno garancijo, brezplačne obrabljive dele, spletno tehnično podporo in vodenje na daljavo.

Prilagajanje in proizvodni proces

1. Potrditev zahteve

Z vami komuniciramo, da potrdimo vrsto vozila, velikost mesta, zmogljivost pranja, zahtevano količino obremenitve, način nadzora, vodo cirkulacijski sistem in druge potrebe po prilagajanju. Naši inženirji nudijo strokovne predloge za dokončanje tehnični načrt.

2. Ponudba in pogodba

Na podlagi potrjenih parametrov nudimo uradno ponudbo, dobavni rok, plačilne pogoje in poprodajne storitve. Ko obe strani dosežeta dogovor, podpišemo uradno pogodbo in potrdimo začetek proizvodnje.

3. Oblikovanje po meri

Naša inženirska ekipa izvaja 2D/3D načrtovanje, vključno s strukturo okvirja, postavitvijo šob, cevovodnim sistemom in PLC-jem nadzorni program. Vse risbe potrdite pred proizvodnjo.

4. Priprava materiala

Kupujemo visokokakovostne surovine: odebeljeno kvadratno jeklo, šobe iz nerjavečega jekla 304, motor iz čistega bakra, uvoženi PLC in senzorji. Vsi materiali prestanejo vhodni pregled.

5. Predelava in proizvodnja

● Okvir: lasersko rezanje, CNC krivljenje, natančno varjenje, peskanje in protikorozijsko barvanje

● Deli: standardna obdelava in predelava delov po meri

● Elektrika: pisanje PLC programa, montaža krmilne omare in testiranje

6. Montaža in zagon

Celoten strojni sklop okvirja, škropilnega sistema, črpalke, cevovoda in krmilne omare. Popolno razhroščevanje: pralni tlak, indukcijski odziv, samodejno delovanje, varnostna zaščita.

7. Inšpekcija kakovosti

Strog popoln pregled, vključno z videzom, velikostjo, nosilnostjo, tlačnim preizkusom, hrupom, vodotesnostjo in varnostjo uspešnosti. Samo kvalificirani izdelki vstopijo v embalažo.

8. Pakiranje in pošiljanje

Embalaža za izvoz: okvir pritrjen z jeklenim pasom, ranljivi deli pakirani v zaplinjeno leseno škatlo. Popolna za nemoteno carinjenje so na voljo odpremni dokumenti.

9. Namestitev in poprodaja

Nudimo namestitvene risbe, videoposnetek delovanja in priročnik. Na voljo so spletno vodenje in storitve na kraju samem. mi nudijo 12-mesečno garancijo in dolgoročno tehnično podporo.

Pogoste težave in rešitve

1. Brez vodnega pršenja ali nizkega pralnega tlaka

● Vzrok: Šoba je zamašena; vodni filter je zamašen; nenormalna visokotlačna črpalka; nezadostna oskrba z vodo.

● Rešitev: Očistite šobe iz nerjavečega jekla 304; zamenjajte filtrirni element; preveri vodno črpalko; zagotoviti stabilen dotok vode.

2. Infrardeči senzor se ne sproži samodejno

● Vzrok: Senzor prekrit s prahom ali cementom; napeljava ohlapna; Napaka parametra PLC.

● Rešitev: Očistite površino senzorja; preverite povezavo vezja; ponastavite nastavitve indukcije na PLC-ju.

3. Nepopolno pranje / mrtvi koti

● Vzrok: Nepravilen kot šobe; nezadosten pritisk; odmik pri parkiranju vozila.

● Rešitev: Prilagodite smer šobe; pravilno povečati pritisk; usmerite vozilo v pravilen položaj.

4. Puščanje vode na cevnih spojih

● Vzrok: priključek je zrahljan; tesnilni obroč poškodovan ali staran.

● Rešitev: Zategnite spoje; zamenjajte tesnilne dele PLC krmiljenega mešalnega pralnega stroja.

5. Nenormalni hrup ali vibracije opreme

● Vzrok: Neravna tla namestitve; zrahljani vijaki; napaka črpalke ali motorja.

● Rešitev: Izravnajte podlago; zategnite vse pritrdilne elemente; remont vodne črpalke in motorja.

6. Napaka krmiljenja PLC / ni mogoče zagnati

● Vzrok: nestabilna napetost; izguba faze; pritisnjena zaustavitev v sili; krmilni modul poškodovan.

● Rešitev: Preverite napajanje; ponastavite zaustavitev v sili; popraviti ali zamenjati dele PLC.

7. Šobe so pogosto zamašene

● Vzrok: voda vsebuje usedline; brez filtracije kroženja vode.

● Rešitev: namestitev usedalnika; dodajte filter; redno čistiti vodno pot.

8. Cel stroj rja ali korozija

● Vzrok: Dolgotrajno vlažno okolje; brez vzdrževanja.

● Rešitev: tla naj bodo suha; redno prebarvajte protikorozijski premaz; ob izklopu izpustite vodo.

Certifikati in skladnost

Naš pralni stroj za mešalne tovornjake s krmiljenjem PLC je certificiran s standardi CE in ISO, kar zagotavlja, da izpolnjuje mednarodne varnostne, kakovostne in okoljske zahteve za industrijske stroje.

Certifikat CE potrjuje popolno skladnost z direktivo EU o strojih, kar dokazuje, da je oprema prestala stroge ocene za električno varnost, mehansko stabilnost in zmanjšanje tveganja. To omogoča, da je stroj zakonito prodaja in deluje na evropskih trgih.

Poleg tega je naš sistem vodenja proizvodnje in kakovosti certificiran po standardih ISO, kar dokazuje dosledni proizvodni procesi, zanesljivo delovanje in strog nadzor kakovosti v vseh fazah proizvodnja. Ti certifikati zagotavljajo, da mešalni pralni stroj izpolnjuje mednarodne standarde za varnost, vzdržljivost in učinkovitost delovanja.
