Vtičnica za ojačitveno palico z navojem iz ogljikovega jekla za čiščenje odpadne vode Dodatki za celotno opremo

SINOU je profesionalni dobavitelj podpornih mehanskih rezervnih delov za čiščenje okoljske odpadne vode oprema, zaloge po meri ogljikovega jekla z navojnimi ojačitvenimi palicami za čiščenje odpadne vode Popolna dodatna oprema za svetovne proizvajalce čiščenja odplak in inženirske izvajalce.

Sprejetje izrezka iz ogljikovega jekla visoke trdnosti in zreli protikorozijski postopek pocinkanja, dvojna notranja-zunanja natančna struktura navojev hitro doseže popravilo poškodovanih montažnih lukenj brez zamenjave drage opreme za litje.

Standardni metrični navoj specifikacija na zalogi, prilagodljive dimenzije in standardi navojev, ki se pogosto uporabljajo za obnovo priključkov popolnih kompletov za odvodnjavanje blata pod nevtralnimi in šibko korozivnimi delovnimi pogoji za odplake za dolgoročno znižanje obratovalni stroški linije za proizvodnjo odpadne vode.

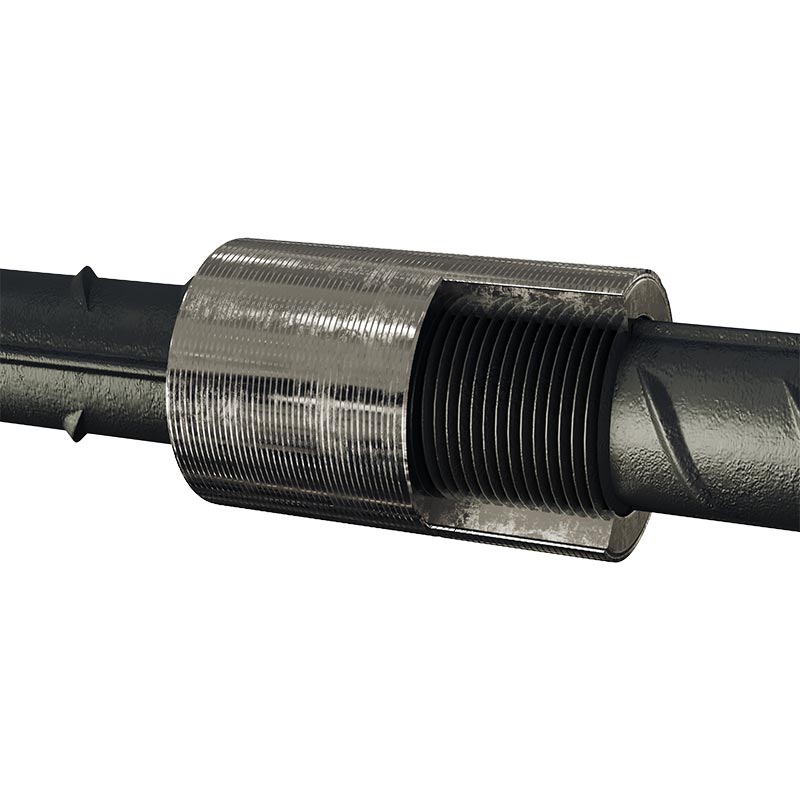

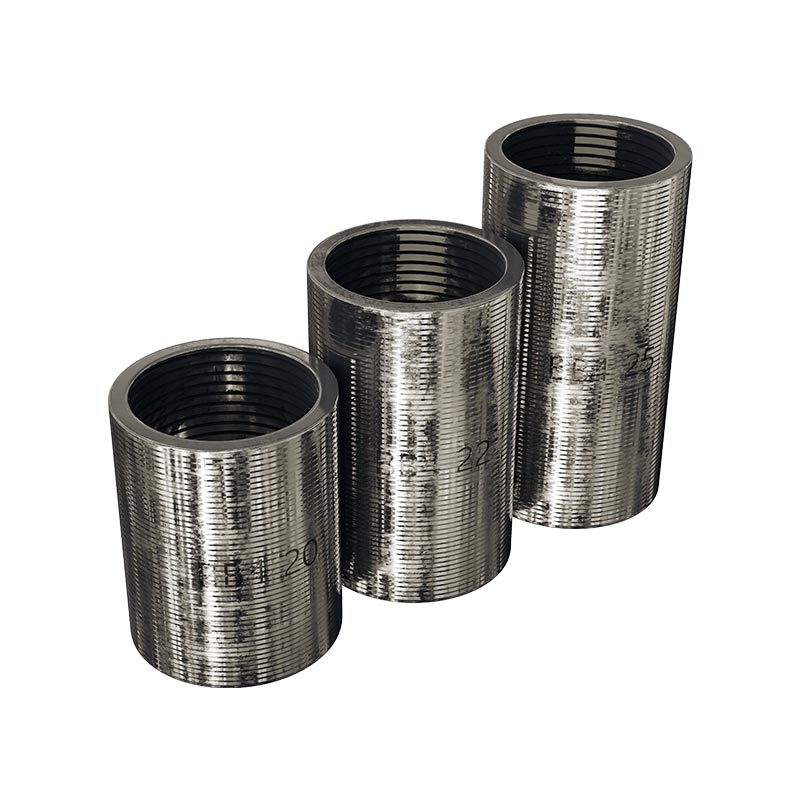

Kaj je vtičnica za armaturne palice z navojem iz ogljikovega jekla?

Vtičnica za ojačitveno palico z navojem iz ogljikovega jekla za čiščenje odpadne vode Dodatki za celotno opremo so stroškovno učinkovit namenski mehanski priključek za popravilo, ki ga je neodvisno razvil SINOU, posebej zasnovan za celoten sklop odpadne vode podporna oprema za obdelavo, vključno z membransko filtrirno stiskalnico, črpalko za dovajanje blata, tračnim odstranjevalcem blata, doziranjem naprava in ventil za kanalizacijski cevovod.

Gre za pušo z dvojnim notranjim in zunanjim navojem iz standardnega karbona ASTM A105 jeklo s popolno vroče pocinkano obdelavo proti rji, razvito za reševanje univerzalne industrijske bolečine luknje za vijake zdrs navoja, rjavenje in obraba zaradi dolgotrajnega vlažnega brizganja odplak, izmeničnih vibracij in rahle soli korozija v gospodinjskih in splošnih industrijskih kanalizacijskih delavnicah.

1 Osnovna opredelitev izdelka in usmeritev oblikovanja

Ta nastavek z navojem iz ogljikovega jekla se razlikuje od običajnih nizkocenovnih nastavkov iz neobdelanega železa, ki se prodajajo na trgu. prilagojeno za nevtralno in šibko jedko delovno stanje odpadne vode (pH 4~11).

Njegov glavni cilj oblikovanja je realizirati nizkocenovno hitro popravilo poškodovanih navojnih lukenj na osnovi opreme brez rezanja, varjenja ali zamenjava dragega ohišja opreme iz litega aluminija/železa, drastično zmanjšanje trajanja vzdrževanja pri zaustavitvi opreme in letni stroški nabave rezervnih delov za čistilne naprave.

Oblikuje se struktura dvojne notranje in zunanje niti vmesna prehodna povezava: zunanji navoj se zaskoči v prvotno poškodovano osnovno luknjo, notranji navoj se ujema standardni povezovalni vijak, ki učinkovito dokonča rekonstrukcijo navoja na mestu.

2 Podrobnosti o strukturni in materialni sestavi

(1) Surovina:

Sprejema brezšivno trdno palico iz ogljikovega jekla visoke trdnosti ASTM A105, stabilno natezno zmogljivost ≥310 MPa, proti deformacijam pri dolgotrajnih pogostih vibracijah črpalke za blato in hidravličnega sistema filtrirne stiskalnice preprečite pokanje vtičnice pod izmenično obremenitvijo.

(2) Struktura niti:

Integrirano CNC enostopenjsko valjanje notranjega in zunanjega navoja, natančnost doseže stopnjo tolerance 6H/6g, optimiziran lok profil zob proti zrahljanju poveča kontaktno površino vpenjanja vijakov, da se prepreči luščenje navojev pri neprekinjeni opremi vibracije; oba konca vtičnice sta odprta s 30° vodilnim robom, da odpravite ostre robove in preprečite poškodbe navoja med namestitev.

(3) Obdelava proti rji:

Vroče cinkanje celega kosa + barva za tesnjenje površine, debelina cinkove prevleke ≥80 μm, prestane najmanj 72 ur nevtralnega test s slanim pršenjem, učinkovito izolira vlago, sledi klorida in erozijo zaradi brizganja organskega blata pri visoki vlažnosti kanalizacijska delavnica.

(4) Specifikacija telesa:

Standardna cilindrična struktura, izbirna srednja šesterokotna zunanja stena za priročno vpenjanje s ključem v ozek omejen prostor za opremo; debelina stene 3~7mm, nastavljiva dolžina od 8~75mm, standardna metrika M6~M36 navoj, podpora NPT/BSP palčni navoj nestandardna prilagoditev za obnovo stare uvožene opreme za odpadne vode.

3 Osnovna delovna funkcija in princip delovanja

(1) Funkcija popravila poškodovanih niti:

Za originalne zarjavele, oluščene in drseče luknje za vijake na dnu filtrske plošče, prirobnici črpalke in podstavku ventila, vijak to vtičnico v zlomljeno luknjo za obnovo kvalificiranega standardnega notranjega navoja, opustite visokocenovno integralno litje zamenjava.

(2) Prehod specifikacije niti:

Izvedite pretvorbo med različnimi velikostmi navojev osnovne opreme in pritrdilnega vijaka brez spreminjanja glavnega struktura opreme, rešiti problem neusklajenih niti med transformacijo opreme in zamenjavo komponent.

(3) Protivibracijska ojačitev:

Povečana kontaktna površina med zunanjo steno vtičnice in osnovno luknjo razprši obremenitev pritrditve vijaka, ublaži periodične vibracij zaradi transporta blata, izogibajte se poškodbam sekundarnih niti in puščanju cevovoda po dolgotrajnem neprekinjenem delovanju proizvodnja.

(4) Izolacija proti koroziji:

Gosta kovinska stena vtičnice izolira vlago iz kanalizacije in korozivni medij pred neposredno erozijo osnove opreme notranji navoj, upočasni rjavenje navadnih kovin in podaljša življenjsko dobo celotne opreme za odpadne vode.

4 glavni scenariji uporabe

Široko usklajen s celotnimi sklopi za čiščenje odpadne vode v celotni verigi: popravilo vpenjalnih komponent membranskega filtra, prirobnica črpalke za dovajanje blata s spremenljivo frekvenco in obnova sedeža ležaja, pritrditev valja za odvodnjavanje jermena, preoblikovanje montažne odprtine omarice za mešalo odplak in avtomatsko doziranje flokulanta, navoj cevovodnega ventila prehod za komunalno gospodinjsko kanalizacijo in projekt splošnega kemičnega odvajanja odpadne vode z nizko stopnjo korozije.

5 Osnovna gospodarska vrednost za končnega uporabnika

(1) Preklic drage zamenjave ulitkov opreme, znižanje letnih stroškov rezervnih delov za 55%~65%;

(2) Zmanjšajte pogostost zaustavitve vzdrževanja opreme za več kot 70 %, izboljšajte neprekinjeno stopnjo proizvodnje naprave za odpadno vodo;

(3) Stabilizirajte tesnost priključka opreme, zmanjšajte puščanje gnojevke in nenormalno okvaro opreme, ki jo povzroči ohlapna fitingi, optimizirajo tekočo stabilnost odvodnjavanja blata.

Previdnostni ukrepi pri delovanju

1. Pripravljalna dela pred namestitvijo

(1)Thoroughly clean residual sludge, rust debris, oxide layer and metal burr inside mounting holes with steel wire krtačo in stisnjen zrak. Residual impurities will cause incomplete thread meshing and loose falling after long-term vibracije.

(2) Izmerite notranji premer in globino montažne luknje, da izberete vtičnico, ki ustreza specifikacijam; izogibajte se prisilnemu namestitev prevelikih ali premajhnih izdelkov.

(3) Preverite površino navojne vtičnice pred montažo, zavrzite deformirano, pocinkano olupljeno in končano poškodovano z navojem deli.

2. Standardna specifikacija namestitve

(1) Za zategovanje konstrukcije uporabite profesionalni momentni ključ, upoštevajte ustrezni standard navora drugačen kaliber; čezmerni navor bo počil osnovno luknjo opreme, nezadosten navor zlahka povzroči ohlapno pod vibracije črpalke.

(2) Med privijanjem naj bo vtičnica navpično poravnana z montažno luknjo, preprečite poševno namestitev, ki povzroči lokalna koncentracija napetosti navoja in poškodbe zaradi zgodnjega razpokanja.

(3) Po končani namestitvi rezervirajte ustrezen prostor za kasnejšo demontažo in vzdrževanje, izogibajte se popolnemu stiskanju in tesnjenje mrtev.

3. Dnevni periodični pregled med uporabo

(1) Pri obsežnih čistilnih napravah za odpadne vode preverite stanje pritrditve vtičnic na filtrirni stiskalni napravi, prirobnica črpalke za blato in ventil cevovoda vsakih 20 delovnih dni.

(2) Ko ugotovite ohlapnost, širjenje rje in navojno lepljenje, odstranite stare vtičnice in zamenjajte nove pocinkane izdelke pravočasno.

(3) Osredotočite se na ključne vibrirajoče položaje v bližini dovodne črpalke in hidravličnega cilindra za prednostno preverjanje na kraju samem.

4. Redno vzdrževanje proti rjavenju in blokiranju

(1) Vsak mesec na izpostavljeni notranji navoj namažite posebno mazivo proti zasegovanju, da izolirate brizganje odplak in preprečite kristal blata zaradi blokiranja vrzeli navoja.

(2) Redno čistite nakopičeno umazanijo okoli vtičnice med vzdrževanjem pri zaustavitvi opreme, da preprečite dolgotrajno potopitev s prelivanjem odpadne vode.

(3) V zaprti kanalizacijski delavnici z visoko vlažnostjo skrajšajte vzdrževalni cikel na vsakih 15 dni.

5. Dolgoročna pravila za ohranitev izklopa

(1) Če je proizvodnja prekinjena za več kot 30 dni, premažite vse nameščene izpostavljene navoje vtičnic z mastjo proti rjavenju za zaprto zaščita.

(2) Nenameščene rezervne vtičnice iz ogljikovega jekla morajo biti popolnoma namazane z oljem proti rjavenju, zaprte v nepremočljive plastične vrečke in shranjeno v suhem prezračevanem skladišču, daleč stran od jedke hlapne tekočine.

6. Omejitve uporabe pri delovnih pogojih

(1) Vroče pocinkana navojna vtičnica iz ogljikovega jekla se uporablja samo za nevtralno in šibko jedko odpadno vodo z pH 4~11.

(2) Tega izdelka ne uporabljajte v okolju z močnimi kislinami, močnimi alkalijami in visoko kloridno močno korozijsko okolje; izberite Namesto tega prilagojene vtičnice iz nerjavečega jekla SUS304 ali SUS316L.

Tipični dejanski primeri uporabe

Primer 1: Obsežna komunalna čistilna naprava za gospodinjske odpadne vode province Anhui

1. Ozadje projekta

This urban centralized sewage plant undertakes daily treatment of 28,000 tons municipal domestic sewage and nearby food processing factory low-corrosion production wastewater, equipped with 32 sets of membrane filter presses, 18 sets variable-frequency sludge feeding pumps, dozens of pipeline valves and sludge belt dewatering machines.

Po več kot 5 let neprekinjenega delovanja, dolgotrajno brizganje vlažnega blata in vibracije med delovanjem opreme so povzročile široko razširjenost rjavenje navojev, zdrs in luščenje zob na pritrdilni podlagi filtrske plošče, prirobnici črpalke in luknjah za pritrditev ventila.

Prej je tovarna sprejela neposredno zamenjavo ulitkov za poškodovane podlage z izjemno visokimi stroški rezervnih delov in pogosta zaustavitev proizvodnje zaradi vzdrževanja, mesečni stroški vzdrževanja so dosegli več kot 12.000 USD.

The medij je nevtralna gospodinjska odplaka s pH 6,2~8,7, ki se popolnoma ujema z našimi vroče pocinkanimi navoji iz ogljikovega jekla delovno stanje vtičnice.

2. Prilagojena rešitev za ujemanje

Izberite standardne vroče pocinkane navojne nastavke iz ogljikovega jekla A105 (konvencionalna specifikacija M8~M32) za vse obnova poškodovanih navojnih lukenj na vpenjalih filtrskih stiskalnic in podstavkih črpalk za blato.

Zagotovite ujemajoče se standardne vijake iz ogljikovega jekla in posebno mast proti zagozdenju, odporno na odplake, kot pomožno podporo pribor za namestitev na enem mestu.

Uredite tehnično osebje za vodenje namestitve na mestu in kalibracijo parametrov, oblikujte redne mesečne načrt vzdrževanja proti rjavenju za ekipo za upravljanje opreme obrata.

3. Prednosti pri teku po namestitvi

(1) Zmanjšanje izpadov vzdrževanja:

Prvotna mesečna 3-4-kratna zaustavitev opreme, vzdrževanje zmanjšana na manj kot enkrat na 8 mesecev, oprema efektivna stopnja delovanja se dvigne z 82 % na 96,5 %.

(2) Prihranek stroškov rezervnih delov:

Letni stroški nabave vgradnje so se zmanjšali za 62 %, vsako leto prihranite približno 8.900 USD pri zamenjavi osnovnega ulitka stroški.

(3) Stabilno delovanje sistema:

Uhajanje gnojevke iz filtrirne stiskalnice, ki ga povzroča ohlapna nit, in nenormalne vibracije črpalke so popolnoma odpravljene, blato vlaga filtrirne pogače ostaja stabilna znotraj 58% ~ 66% načrtovalnega območja, celotna linija za odvodnjavanje blata teče neprekinjeno gladko.

Primer 2: Srednje velika industrijska čistilna postaja za predelavo hrane v Ohiu

1. Ozadje projekta

Srednje veliko podjetje za predelavo prigrizkov v Ohiu, ZDA, gradi podporno čistilno postajo za odvajanje organske odpadne vode, ki vsebuje škrob, in fermentacijskega blata, dnevna zmogljivost čiščenja 9.500 ton. Lastnost odpadne vode: šibko kislo okolje pH4,3 ~ 7,8, vsebuje organske soli v sledovih hrane, spada med šibke jedke delovno stanje, ki velja za navojne vtičnice iz pocinkanega ogljikovega jekla.

Originalno uvoženo odstranjevanje vode pritrdilni navoj opreme je po 3 letih delovanja utrpel korozijsko obrabo; lokalna nabava originalnega OEM rezervni deli imajo dolg dobavni rok in visoko uvozno ceno, tovarna išče stroškovno učinkovito alternativno popravilo navojev rešitev.

2. Ujemajoča se rešitev

Del po meri nestandardne dolžine in NPT palčni navoj Navojne vtičnice iz ogljikovega jekla glede na uvoženo opremo nestandardne velikosti lukenj, vsi izdelki izvajajo popolno vroče pocinkano zaščito proti rji.

Batch delivery with complete CE certification documents to pass local customs clearance smoothly.

Zagotovite usposabljanje za namestitev videa na daljavo in poprodajne storitve tehničnega svetovanja.

3. Dejanski učinek delovanja

Skrajšajte dobavni cikel rezervnih delov s prvotnih 45 delovnih dni na 7 dni, stroški nabave so se v primerjavi z njimi znižali za 57 %. z originalnimi uvoženimi dodatki.

Po enkratni obnovitveni namestitvi se cikel zamenjave navojev opreme podaljša od 3 mesecev do več kot 10 mesecev; med neprekinjenim 24-mesečnim pregledom ne pride do nenormalnega puščanja ali ohlapne povezave.

Pomagajte tovarni hrane zmanjšati letne stroške dela za vzdrževanje opreme za odpadne vode za več kot 23 %.

Zakaj izbrati nas

1. Ciljni razvoj delovnih pogojev za odpadne vode

Naša navojna armaturna palica z navojem iz ogljikovega jekla za celotno opremo za čiščenje odpadne vode je posebej optimizirana za škropljenje z visoko vlažnostjo in rahla solna korozija znotraj delavnic za odpadne vode. S standardnim ogljikovim jeklom A105 in celotno obdelavo vročega cinkanja, rešuje pogoste težave rjavenja in zdrsa navojev za filtrsko stiskalnico, črpalke za blato in priključki za cevovode, ki se razlikujejo od običajnih poceni vtičnic iz recikliranega odpadnega železa na trgu.

2. Stroga večprocesna tovarniška inšpekcija

Vse končane vtičnice prestanejo solni sprej preskus proti rjavenju in preskus natezne trdnosti pred dostavo, ki zagotavlja, da je pocinkana plast enotna in brez luščenje. Vsaka serija je podvržena pregledu naključnega vzorčenja, da se prepreči zgodnja rja in zlom po namestitvi na terenu, močno znižanje stopnje neuspehov stranke po prodaji.

3. Prilagodljiva prilagojena storitev po meri

Poleg običajnih metričnih velikosti M6-M36 podpiramo prilagojeno nestandardno dolžino, debelino stene in palec NPT/BSP nit, ki se ujema s staro uvoženo opremo za obnovo odpadne vode. Naša tehnična ekipa nudi brezplačno izbiro parametrov predlog glede na dejanske podatke o blatu in kakovosti vode na kraju samem.

4.Prednost stroškovne učinkovitosti za projekte čiščenja odpadne vode

V primerjavi z nakupom originalnih nadomestnih delov OEM ali zamenjavo celotne opreme za ulivanje naše navojne vtičnice omogoča poceni popravilo lukenj, s čimer pomaga napravam za čiščenje odpadne vode prihraniti 55–65 % letne naložbe v dodatno opremo, največ ekonomična možnost za konvencionalne nevtralne in šibko korozijske kanalizacijske projekte.

5. Izpolnite izvozne certifikacijske dokumente

Izdelki so opremljeni z uradnimi certifikacijskimi dokumenti CE in ISO, ki podpirajo nemoteno carinjenje in v tujini ponudbe za projekte za globalne kupce inženiringa za odpadne vode.

Predmeti in podatki o preskusu izdelka

1. Inšpekcijski test vhodnega materiala

(1) Spektralni test kemijske sestave

Vse surove palice iz ogljikovega jekla A105 sprejmejo pregled komponent celotnega spektra v dohodnem skladišču in strogo upoštevajo Mednarodni standard materiala ASTM A105. Zaznajte vsebnost elementov ogljika, silicija, mangana, žvepla, fosforja, prepovedati mešano reciklirano odpadno železo in slabše predelane materiale. Nekvalificirano prazno bo neposredno vrnjeno brez dajanja v proizvodnjo.

(2) Preskus vzorčenja mehanskih lastnosti

Naključno izberite 3 kose na vsako serijo surovine za natezni preskus pri normalni temperaturi okolja:

● Najmanjša natezna trdnost ≥310MPa

● Najmanjša meja tečenja ≥170MPa

● Stopnja raztezka ≥25 % Brez krhkega loma ali neenakomerne razpoke med preskusom vlečenja, kar zagotavlja zaščito pred vibracijami zmogljivost pri dolgotrajni izmenični obremenitvi opreme za odpadne vode.

2. CNC obdelovalni pregled dimenzij

(1) Preverjanje velikosti celotnega okvira

Uporabite visoko natančen digitalni mikrometer in merilo za zaznavanje skupne dolžine, zunanjega premera in debeline stene vsakega končana vtičnica; toleranca dimenzij je nadzorovana znotraj ±0,2 mm glede na načrtovalsko risbo, nestandardna velikost po meri strogo upoštevajte tehnične specifikacije stranke. Dva konca posnemanja vtičnice sta enakomerno obdelana pri 30°, brez robov oz oster rob levo.

(2) Zaznavanje natančnosti niti

Preglejte notranji in zunanji navoj s profesionalnim merilnikom navojev, natančnost nadzorovana pri 6H/6g; korak navoja napaka ≤±0,02 mm, profil zoba popoln brez manjkajočega zoba, zrušitve in razpoke. Standardna metrika M6~M36 in prilagojeni palčni navoji NPT/BSP, vsi prestanejo preskus združevanja z ustreznimi standardnimi vijaki.

3. Preizkus učinkovitosti vroče pocinkanega premaza proti rjavenju

(1) Preskus debeline cinkovega sloja

Uporabite merilnik debeline prevleke za meritve večtočkovnega vzorčenja na zunanji steni in površini zob navoja, povprečje debelina cinkove prevleke ≥80μm; brez manjkajočega pojava galvanizacije, gole kovine, mehurčkov in odpadanja premaza površino.

(2) Preskus korozije z nevtralnim solnim razpršilom

Naključno vzorčenje na serijo za neprekinjen preskus staranja v nevtralnem solnem razpršilu v skladu z mednarodnim testiranjem v slani megli standard: vzdržujte neprekinjeno škropljenje 72 ur pri določeni temperaturi in koncentraciji soli; kvalificiran površina izdelka brez madežev rje, plast cinka brez luščenja, mehurčkov in odpadanja. Za izboljšano po meri model proti rjavenju, preskusno obdobje slane prhe se podaljša na 120 ur.

4. Destruktivni mehanski preskus obremenitve

Izvedite preskus destruktivne napetosti na naključno izbranih končnih izdelkih, uporabite postopno povečano aksialno vlečenje obremenitev. Pri nazivni konstrukcijski obremenitvi telo vtičnice ni razpokano, notranji in zunanji navoj ni zlom in drsenje zob; samo dovoljena škoda, ki presega zgornjo mejno vrednost obremenitve, preverjanje strukturne stabilnosti pri preobremenitvi opreme nesreča.

5. Ujemanje navojev in simulacijski test sestavljanja

Namestite ustrezne standardne vijake v notranji navoj ročno oziroma z momentnim ključem. Vijak se privije gladko brez blokiranja, zatikanja in pretiranega odmika. Po dosegu standardnega navora privijanja se ujemanje zračnost ostane znotraj načrtovanega obsega, učinkovito preprečite ohlapno povezavo, ki jo povzroči neusklajenost niti med namestitvijo delovanje opreme.

6. Vibracijski preskus simulacije delovnih pogojev

Simulirajte dejansko delovno frekvenco tresljajev črpalke za dovajanje blata in hidravlične opreme stiskalnice za filter, popravite testirana vtičnica na preskusni napravi za vibracije za 24-urno neprekinjeno ciklično preverjanje vibracij. Po preskusu celotnega cikla, nastavek ohranja trdno zaklepanje, brez zdrsa navoja, ohlapnega ločevanja in nenormalne deformacije, prilagajanje na dolgi rok neprekinjeno delovanje linije za proizvodnjo odpadne vode.

7. Videz končnega izdelka in pregled vzorčenja serije

Vizualni pregled celotnega videza pred skladiščenjem: preverite pocinkano površino glede prask, poškodb zaradi udarcev, deformacij in opustitev cinkanja; izdelki z napako, izbrani za predelavo ali neposredno razrezani.

Izvedite 5-odstotno pravilo naključnega vzorčenja na serijo končnih izdelkov, ponovno preverite vse zgoraj navedene preskusne elemente, vključno z dimenzijo, nit, prevleka in mehanske lastnosti. Če vzorčenje ne uspe, povečajte razmerje vzorčenja ali popoln pregled celotne serije da se zagotovi enotna kakovost serije.

8. Pomožni preskus prilagodljivosti shranjevanja

Del dokončane navojne armaturne palice z navojem iz ogljikovega jekla za čiščenje odpadne vode Dodatki celotne opreme so vstavljeni v škatla s konstantno temperaturo pri visoki vlažnosti za 15 dni simulacijski test, odporen proti vlagi, za simulacijo ladje na dolge razdalje transportno vlažno okolje; kvalificiran izdelek brez rje in poslabšanja premaza v zaprtem skladiščnem prostoru.
